Блок по внешнему виду и функционалу имитирует работу индикатора приборной и истинной скорости
на многофункциональном индикаторе воздушного судна. Величина приборной скорости определяется
по широкой стрелке относительно неподвижной шкалы, величина истинной скорости определяется по
узкой стрелке относительно неподвижной шкалы. На рисунке (Рисунок 1) показаны
основные элементы индикации блока.

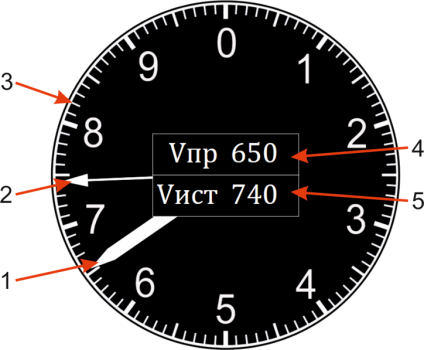

Рис. 1. Индикатор скорости
На рисунке (Рисунок
1) приняты следующие обозначения:
Стрелка (широкая) приборной скорости
Стрелка (узкая) истинной скорости
Неподвижная шкала отсчета приборной и истинной скорости
Метка с цифровым значением приборной скорости
Метка с цифровым значением истинной скорости
Значения истинной и приборной скорости, отображаемые на метках 4 и 5 (Рисунок 1),
округляются с точностью до десятков км/ч.
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
Название
Имя
Описание
По умолчанию
Тип данных
Приборная скорость, км/ч
Vpr
Свойство определяет положение стрелки приборной скорости относительно
неподвижной шкалы
