Индикатор угла атаки

Блок по внешнему виду и функционалу имитирует работу индикатора угла атаки на многофункциональном индикаторе воздушного судна. В блоке отображается угол атаки (a), величина которого определяется по положению стрелки, выполненной в виде силуэта самолета, относительно неподвижной левой шкалы. Зоны критических значений (отдельные зоны для положительных и отрицательных значений) угла атаки обозначены красным цветом. Диапазон критических зон настраивается отдельно для положительных значений угла атаки в свойстве "Максимально допустимый угол атаки, град" и отрицательных значений — в свойстве "Минимально допустимый угол атаки, град". Если значение угла атаки находится в диапазоне недопустимых (критических) значений, то стрелка будет находиться в красной зоне шкалы, при этом стрелка окрашивается в красный цвет, при других значениях угла атаки стрелка окрашена в белый цвет. На рисунке (Рисунок 1) показаны основные элементы индикации блока.

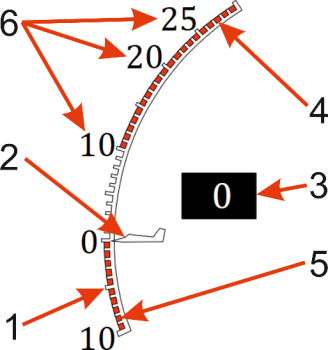

На рисунке (Рисунок 1) приняты следующие обозначения:

1. Неподвижная шкала угла атаки
2. Стрелка угла атаки
3. Метка с цифровым значением угла атаки
4. Зона недопустимых положительных значений угла атаки
5. Зона недопустимых отрицательных значений угла атаки
6. Оцифровка шкалы

Примеры использования блока:

• Авиационные приборы и индикаторы
