Индикатор перегрузки

в палитре на схеме

Описание

Блок по внешнему виду и функционалу имитирует работу индикатора перегрузки на многофункциональном индикаторе в кабине воздушного судна. В блоке реализована индикация перегрузки (ny), величина которой определяется по положению вертикально перемещающейся стрелки относительно неподвижной шкалы. Слева от стрелки отображается значение перегрузки с точностью до десятой доли. Зоны критических значений (отдельные зоны для положительных и отрицательных значений) перегрузки обозначены красным цветом. Диапазон критических зон настраивается отдельно для положительных значений перегрузки в свойстве "Максимально допустимая перегрузка, град" и отрицательных значений — в свойстве "Минимально допустимая перегрузка, град". Если значение угла атаки находится в диапазоне недопустимых (критических) значений, то подвижная стрелка окрашивается в красный цвет, при других значениях стрелка окрашена в белый цвет. На рисунке (Рисунок 1) показаны основные элементы индикации блока.

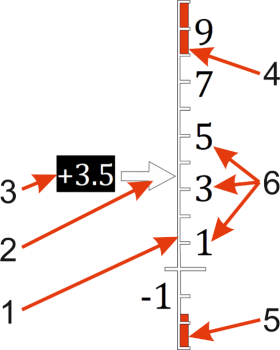

Рис. 1. Индикатор перегрузки
На рисунке (Рисунок 1) приняты следующие обозначения:
  1. Неподвижная шкала перегрузки
  2. Подвижная стрелка
  3. Метка с цифровым значением перегрузки
  4. Зона недопустимых положительных значений перегрузки
  5. Зона недопустимых отрицательных значений перегрузки
  6. Оцифровка шкалы

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Перегрузка, ед. Ny Свойство определяет положение стрелки перегрузки относительно неподвижной правой шкалы 1 Вещественное
Максимально допустимая перегрузка, ед. Ny_max_dop Свойство определяет положение нижней границы зоны недопустимых положительных значений перегрузки (поз. 4 Рисунок 1) 5 Вещественное
Минимально допустимая перегрузка, ед. Ny_min_dop Свойство определяет положение верхней границы зоны недопустимых отрицательных значений перегрузки (поз. 5 Рисунок 1) -1 Вещественное
Цвет шрифта оцифровки шкалы DigitColor Свойство определяет цвет шрифта чисел на оцифровке шкалы (поз. 6 Рисунок 1) 0 Цвет

Параметры

Блок не имеет параметров.

Примеры

Примеры использования блока:
