Блок по внешнему виду и функционалу имитирует работу индикатора вертикальной скорости
(вариометра). В блоке реализована индикация вертикальной скорости, величина которой
определяется по положению стрелки относительно неподвижной шкалы. При положительных значениях
стрелка отклоняется вверх (подъем), при отрицательных значениях — вниз (спуск). Справа от
стрелки расположена метка с цифровым значением вертикальной скорости. На рисунке (Рисунок 1)
показаны основные элементы индикации блока.

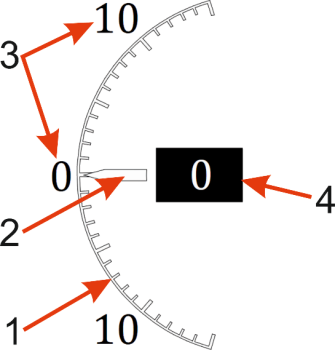

Рис. 1. Индикатор вертикальной скорости
На рисунке (Рисунок 1) приняты следующие обозначения:
Неподвижная шкала
Подвижная стрелка
Оцифровка шкалы
Метка с цифровым значением вертикальной скорости
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
Название
Имя
Описание
По умолчанию
Тип данных
Вертикальная скорость, м/с
Vy
Свойство определяет положение стрелки индикатора относительно неподвижной
шкалы
