Преобразователь 3-фазного напряжения в 2-фазное

в палитре на схеме

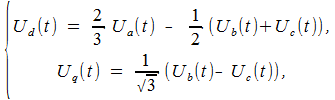

Блок реализует преобразование трехфазного напряжения в двухфазное напряжение. Значения напряжений на выходе вычисляются следующим образом:



где Ud(t), Uq(t) - фазные напряжения 2-фазного тока (выходные сигналы);

Ua(t), Ub(t), Uc(t) - фазные напряжения 3-фазного тока (входные сигналы).

Блок имеет 3 входных и 2 выходных порта.

Входные сигналы:

  1. Напряжение Ua(t), В.
  2. Напряжение Ub(t), В.
  3. Напряжение Uc(t), В.

Выходные сигналы:

  1. Напряжение Ud(t), В.
  2. Напряжение Uq(t), В.

Примечание: вместо фазных напряжений на входы можно подавать фазные токи для преобразования 3-фазного тока в 2-фазный.
