Передача винт-гайка и рейка-шестерня

Расположение

SimInTech\Demo\Механика\Редукторы\Передача винт-гайка и рейка-шестерня\Передача винт-гайка и рейка-шестерня.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию передач винт-гайка и рейка-шестерня.

Блок "Инерция" моделирует вращение ведущего вала механизма.

Блок "Источник момента" моделирует действие переменного внешнего момента, значение которого формируется блоком "Релейное неоднозначное (гистерезис)". Данная модель осуществляет возвратно-вращательное движение вала.

Блоки "Однонаправленная муфта" и "Вращательное трение" обеспечивают вращение винта передачи "винт-гайка" только в одном направлении. Благодаря низкому КПД передачи от гайки к винту осуществляется самоторможение и гайка сохраняет свое положение даже в отсутствии действия крутящего момента на винте.

Блоки "Масса" и "Источник силы" моделируют движение тела под действием силы тяжести.

Блок "Передача рейка-шестерня" моделирует преобразование поступательного движения тела во вращательное движение вала.

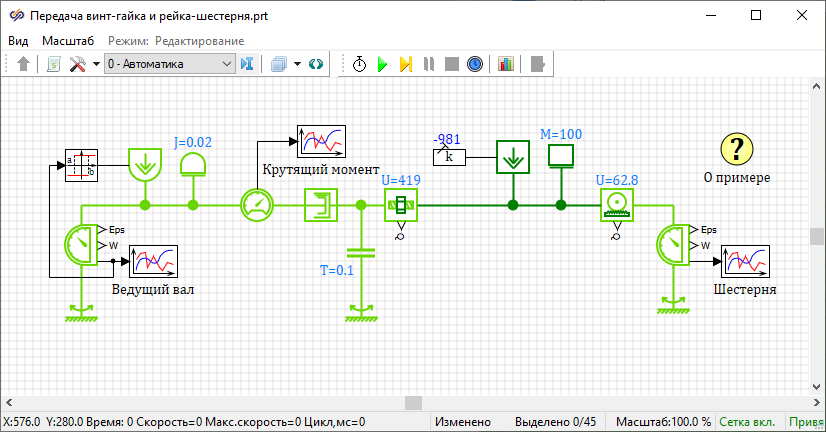

Модель системы с передачами винт-гайка и рейка-шестерня представлена на рисунке (Рисунок 1).

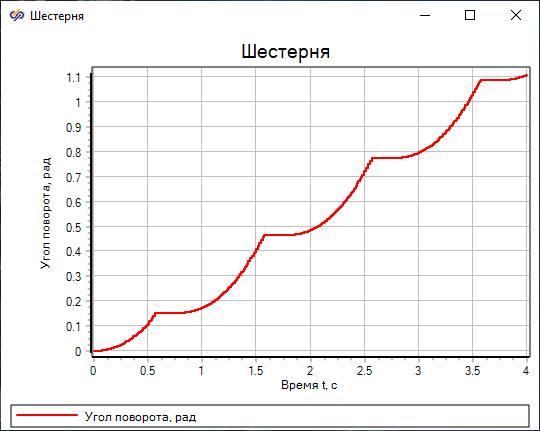

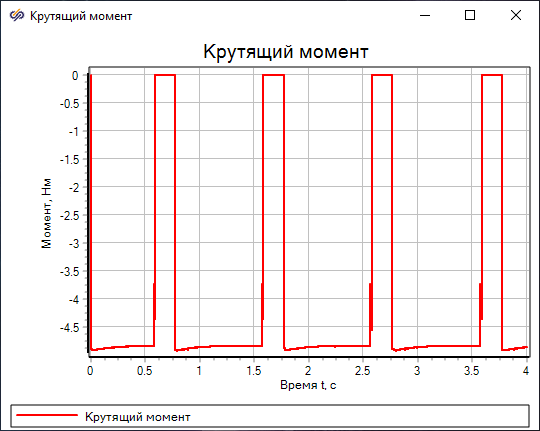

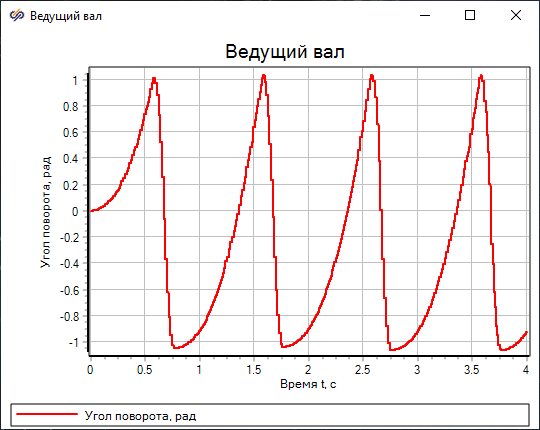

На графиках отображаются углы поворота ведущего вала (Рисунок 2) и шестерни (Рисунок 3) передачи "Рейка-шестерня", а также крутящий момент, передаваемый с ведущего вала на винт (Рисунок 4).
