Червячная передача

Модель червячной передачи

Расположение

SimInTech\Demo\Механика\Редукторы\Червячная передача\Червячная передача.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию червячной передачи с учетом нагрева от трения.

Блок "Задатчик профиля вращательного движения" моделирует вращение червяка с постоянной скоростью.

Блок "Источник момента" моделирует действие постоянного момента сопротивления нагрузки на шестерне.

Блок "Червячная передача" моделирует работу червячного редуктора, КПД которого зависит от температуры элементов редуктора, задаваемой в свойствах блока. Температура всех элементов редуктора принимается одинаковой. Считается, что вся мощность сил трения в редукторе идет на его нагрев.

Блоки "Сравнивающее устройство", "Интегратор" и "Усилитель" реализуют упрощенную модель нагрева редуктора от трения и охлаждения воздухом.

Блок "Блок записи свойств" передает рассчитанное значение температуры в свойство "Температура, °С" блока "Червячная передача".

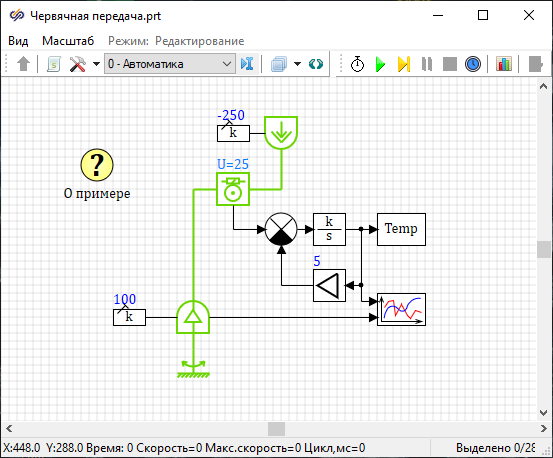

Модель системы с червячной передачей представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

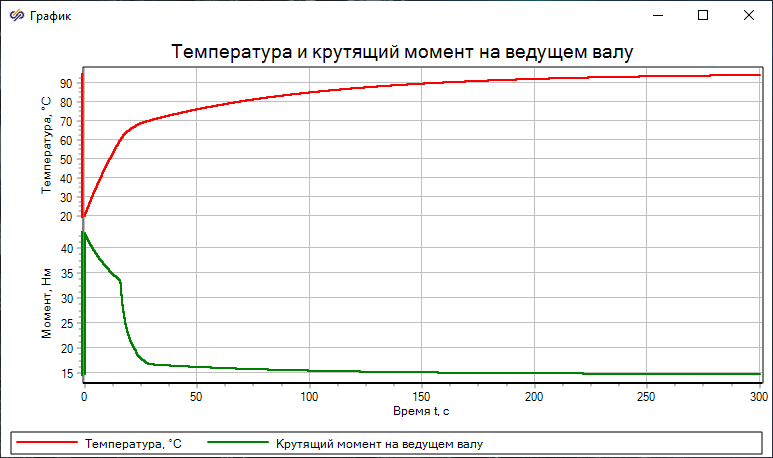

На графике отображается температура редуктора и крутящий момент на ведущем валу, который необходимо приложить для преодоления момента сопротивления нагрузки (Рисунок 2).


Рис. 2. График значений температуры редуктора и крутящего момента на ведущем валу

При увеличении температуры редуктора его КПД увеличивается, а необходимый крутящий момент падает. Вместе с увеличением КПД уменьшается мощность сил трения и редуктор начинает нагреваться медленнее.
