Планетарный редуктор с двухвенцовыми планетами

Расположение

SimInTech\Demo\Механика\Редукторы\Планетарный редуктор с двухвенцовыми планетами\Планетарный редуктор с двухвенцовыми планетами.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию простого планетарного редуктора и планетарного редуктора с двухвенцовыми планетами.

Блок "Планетарный редуктор" моделирует простой планетарный редуктор, у которого планета имеет один зубчатый венец, входящий в зацепление со звездой и ободом.

Блок "Планетарный редуктор с двухвенцовыми планетами" моделирует редуктор с планетами, имеющими два зубчатых венца: один входит в зацепление со звездой, а другой с ободом. Оба редуктора имеют одинаковое число зубьев обода, но различные числа зубьев планет и звезд. Таким образом простой планетарный редуктор имеет передаточное отношение 3, а редуктор с двухвенцовыми планетами - 5.

Блоки "Инерция" моделируют вращение общего ведущего и двух ведомых валов редукторов.

С помощью блока "Источник момента" моделируется действие крутящего момента на ведущий вал, а с помощью блока "Вращательный демпфер" моделируется действие момента сил трения. Под действием крутящего момента и момента сил трения ведущий вал разгоняется до скорости 15 рад/с.

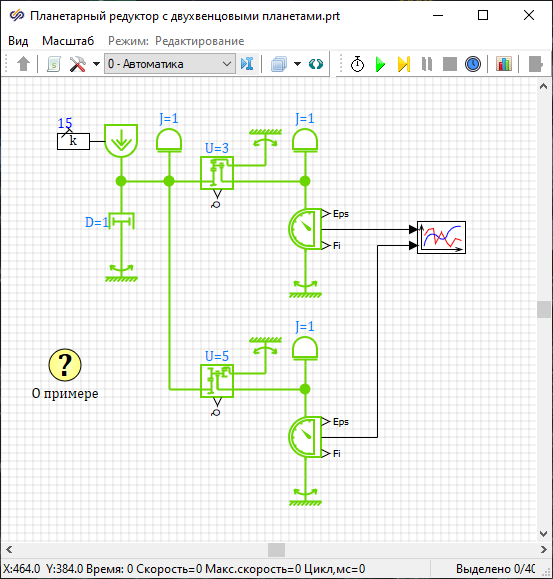

Модель системы с планетарными редукторами представлена на рисунке (Рисунок 1).

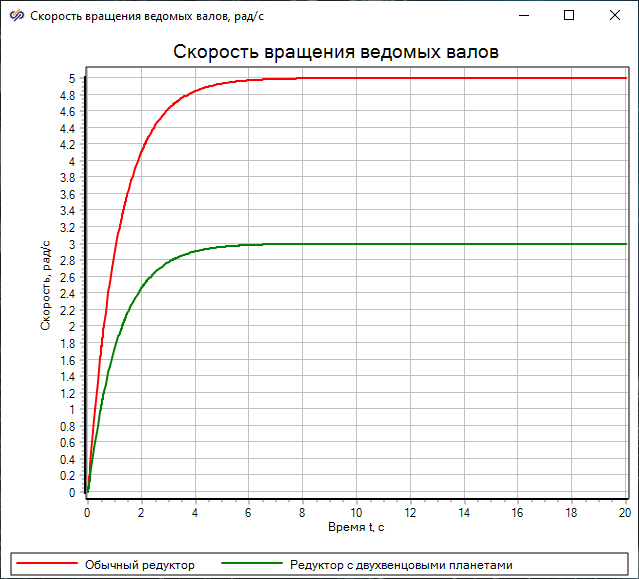

На графике отображаются скорости вращения ведомых валов редукторов (Рисунок 2). Они составляют 5 и 3 рад/с , что соответствует передаточным отношениям 3 и 5 соответственно (15/3 = 5, 15/5 = 3).

Используемые блоки
