ЭЦД2 - Турбина паровая (type simple model)

в палитре на схеме

Назначение

Блок предназначен для моделирования паровой турбины.

Описание

Блок реализует упрощенную модель паровой турбины и предназначен для использования с блоками для моделирования синхронных генераторов, например, блоком «ЭЦД2 - Генератор синхронный (1 л. сх.)».

Функциональная схема упрощенной модели турбины приведена на рисунке 1 (обозначения коэффициентов и постоянных времени приведены в разделе «Свойства»).

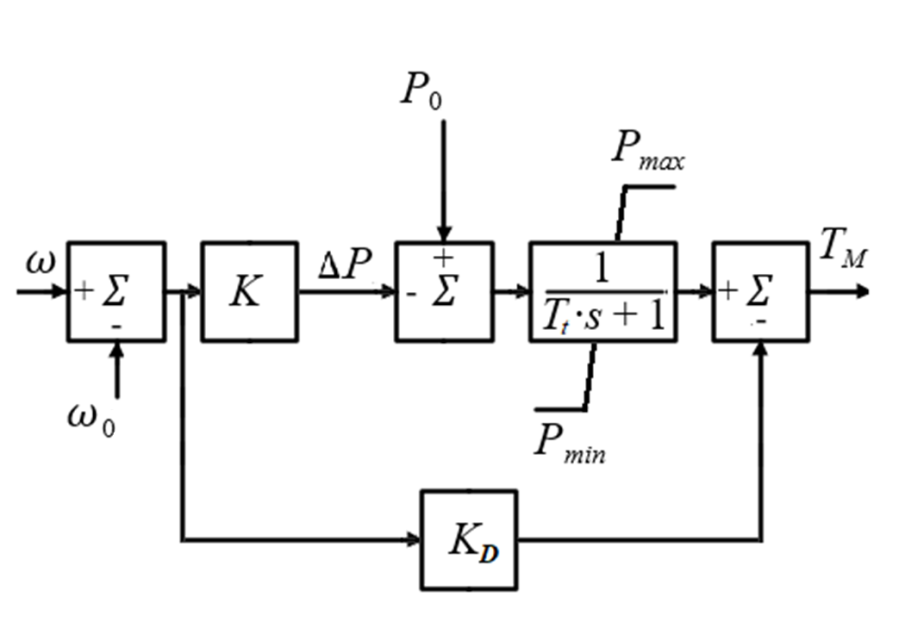

Рисунок 1. Блок схема упрощенной модели паровой турбины

Основными входными сигналами для модели служит сигнал уставки по мощности P0 и скорости ω0. Для системы автоматического регулирования скорости используется скорость вращения ротора турбоагрегата 𝜔 в о.е. Сигнал регулятора скорости ΔP формируется умножением отклонения скорости вращения турбины (ω - ω0) на коэффициент усиления регулятора скорости K (величина обратная статизму). При необходимости зависимость момента турбины от скорости вращения можно напрямую учесть с помощью коэффициента демпфирования. Выходным сигналом модели является момент турбины TM.

В модели предусмотрено что сигнал уставки по скорости ω0. без промежуточных преобразований приравнивается к выходному сигналу «wt», что используется при внешнем расчете скорости генератора.

Если порты «P0» и/или «ω0» не подключены, то используются уставки по мощности P0 и скорости вращения ω0 заданные в свойствах блока «Начальный момент турбины, о.е.» и «Начальная частота вращения турбины, о.е.».

Передача сигналов «w» (скорость вращения ротора турбоагрегата), «wt» (скорость вращения ротора турбоагрегата при её внешнем расчете) и «Mt» (момент турбины) осуществляется через двунаправленную шину, структура которой представлена на рисунке 2. Порт «G» модели системы возбуждения предназначен для подключения к порту «T» блоков – макромоделей синхронных генераторов.



Рисунок 2. Структура двунаправленной шины блока

Свойства

Название Имя Описание (опционально)
Коэффициент демпфирования KD
Постоянная времени турбины, с Tt
Коэффициент усиления регулятора скорости K
Максимальный момент турбины, о.е. Pmax Данные свойства задают максимальное и минимальное значения относительного перемещения регулирующего органа турбины, в относительных единицах численно равные максимальной и минимальной мощности турбины при номинальной частоте.
Минимальный момент турбины, о.е. Pmin
Начальный момент турбины, о.е. P0 При неподключенном порте «P0» используется в качестве уставки
Начальная частота вращения турбины, о.е. w0 При неподключенном порте «ω0» используется в качестве уставки

Параметры

Название Имя Описание (опционально)
Механический момент, о.е. Tmt_par

Порты

Имя Описание Тип линии связи
Входные порты
P0 Уставка по мощности, о.е.

Математическая
ω0 Уставка по скорости, о.е.

Математическая
Выходные порты
G Многоканальная связь с генератором

Математическая (именованная)
Ненаправленные порты
Блок не имеет ненаправленных портов.

Примеры

  • Demo\Электрика\ЭЦ-Динамика v 2\Паровые турбины\Type simple model.prt
