ЭЦД2 - Двигатель асинхронный (vbr-model, 1 л. сх.)

в палитре	на схеме

Назначение

Блок используется для моделирования асинхронного двигателя.

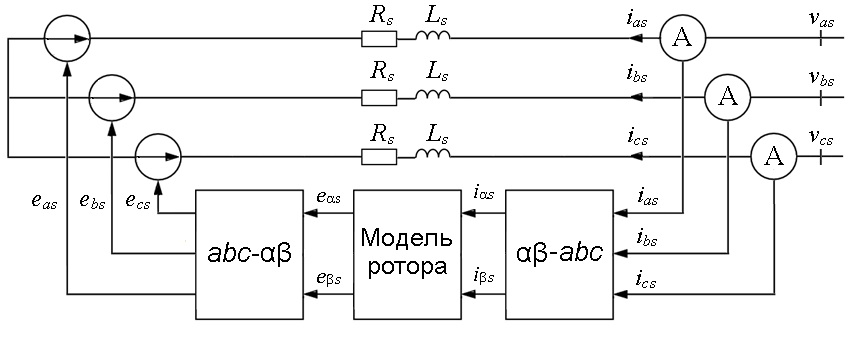

Описание
