ЭЦД2 - Двигатель дизельный (type simple model)


в палитре	на схеме

Назначение

Блок предназначен для моделирования дизельного двигателя.

Описание

Блок реализует упрощенную модель дизельного двигателя и предназначен для использования с блоками для моделирования синхронных генераторов, например, блоком «ЭЦД2 - Генератор синхронный (1 л. сх.)».

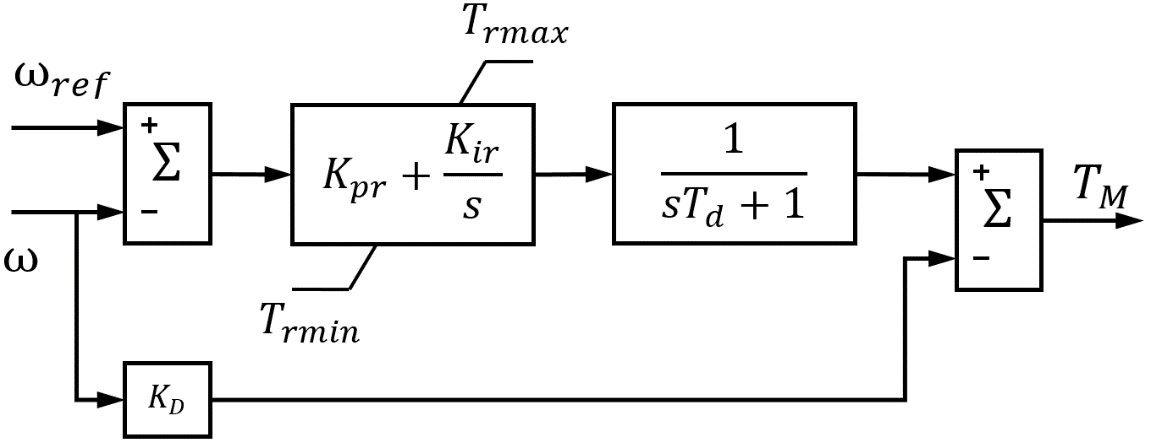

Функциональная схема упрощенной модели дизельного двигателя приведена на рисунке 1.

Рисунок 1. Блок схема упрощенной модели дизельного двигателя

Входным сигналом для модели служит сигнал уставки по скорости ω_REF. Сигнал, поступающий на ПИ-регулятор скорости Δω = ω_REF – ω.

При необходимости зависимость момента дизельного двигателя от скорости вращения можно напрямую учесть с помощью коэффициента демпфирования. Выходным сигналом модели является момент дизельного двигателя T_M.

Также сигнал уставки без промежуточных преобразований поступает на порт w_t двунаправленной шины для возможности внешнего задания скорости вращения генератора.

Сигнал уставки по скорости вращения ω_REF, равен 1, если порт не подключен.

Передача сигналов ω, ω_t, T_M осуществляется через двунаправленную шину, структура которой представлена на рисунке 2. Порт «G» модели дизельного двигателя предназначен для подключения к порту «T» блоков – макромоделей синхронных генераторов.

Рисунок 2. Структура двунаправленной шины блока

Свойства


Название	Имя	Описание (опционально)
Коэффициент усиления пропорционального звена ПИ-регулятора	Kpr
Коэффициент усиления интегрального звена ПИ-регулятора	Kir
Максимальный момент дизеля, о.е.	Trmax
Минимальный момент дизеля, о.е.	Trmin
Постоянная времени дизеля, с	Td
Коэффициент демпфирования	KD
Начальный момент дизеля, о.е.	T0

Параметры


Название	Имя	Описание (опционально)
Механический момент, о.е.	Tmt_par

Порты


Имя	Описание	Тип линии связи
Входные порты
ωref	Уставка по скорости, о.е.	Математическая
Выходные порты
G	Многоканальная связь с генератором	Математическая (именованная)
Ненаправленные порты
Блок не имеет ненаправленных портов.

Примеры

Demo\Электрика\ЭЦ-Динамика v 2\Двигатель дизельный\type simple model.prt
