Слои

Возврат из субмодели

Кнопка применима только внутри субмодели (блока типа Субмодель). По нажатию кнопки происходит возврат на предыдущий уровень вложенности (выход из субмодели). Такой же возврат происходит при двойном нажатии левой кнопкой мыши внутри свободного места схемы. На самом верхнем уровне вложенности кнопка не активна, так как "выше" идти уже некуда.

Скрипт

Окно редактора скрипта страницы доступно по нажатию кнопки "Скрипт" на панели инструментов схемного окна проекта. При этом откроется редактор скрипта текущей страницы (уровня вложенности) проекта. На каждом уровне вложенности доступны сигналы проекта, описанные на этом уровне или выше него. Также из скрипта страницы можно обращаться к блокам данной страницы и их свойствам и параметрам по имени блока и именам свойств и параметров.

Параметры расчета

Кнопка открывает интерфейс окна настроек текущего решателя (расчетного слоя).

Это окно предназначено для настройки общих параметров расчетной схемы, передаваемых в математическое ядро SimInTech, в режимах создания модели, расчетного моделирования и генерации кода (для схем моделей общего вида).

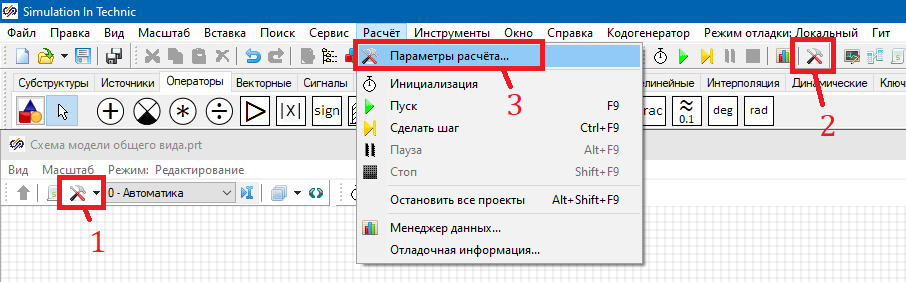

Для вызова диалогового окна используется кнопка в схемном окне проекта (1), либо на главном окне программы (2), либо в главном меню программы, пункт "Расчет/Параметры расчета" (3), см. рисунок:

Окно содержит три вкладки:

• Параметры расчета– параметры математического ядра, используемые при расчете, зависят от выбранного решателя и типа проекта.
• Управление расчётом – настройка синхронизации времени расчета с реальным временем.
• Настройки проекта – дополнительные настройки внешних библиотек.

Выбор решателя (выпадающее меню)

Как правило, в большинстве проектов применяется один из решателей SimInTech на весь проект. Однако есть возможность, и проекты, где в пределах одного файла проекта совмещены два и более решателей - например, схема модели общего вида и теплогидравлическая схема. При этом у каждого решателя свои настройки и методы расчета сохраняются. Данное выпадающее меню осуществляет смену текущего решателя, для редактирования именно этой части общего проекта.

Индикация/редактирование

Кнопка переключает два режима работы схемы. В режиме редактирования нажатие на блоки и линии связи приводит к их выделению и открытию окна свойств и параметров блока. В режиме индикации поведение меняется - открываются панели управления или другие интерфейсы, которые настроены для блоков через общее свойство Ссылка (Instance). Режим индикации применяется как правило для видеокадров, когда не требуется редактировать блоки.

Визуальные слои

Выпадающее меню позволяет настраивать визуальные слои проекта или страницы. Каждый блок может принадлежать к одному или нескольким визуальным слоям.

Если слой блока видимый, то блок отображается на схеме.

Если слой активный, то блок можно выделять, изменять размеры, менять свойства и параметры и производить другие операции редактирования блока. Если слой блока не активен, то блок нельзя выделить нажатием по нему кнопкой мыши (при этом блок может продолжать отображаться если слой видимый).

Если слой отмечен как текущий, то все вновь проставляемые блоки на схему будут попадать на этот слой.

Показать значения на линиях связи

Включение и отключение режима, при котором на линиях связи в модели общего вида будут отображаться текущие значения сигналов, передаваемых по линии связи.
