Окно графического редактора

Элементы и инструменты окна графического редактора

Окно графического редактора - специализированный интерфейс, предназначенный для разработки графических изображений блоков, изображений панелей управления или окон с анимацией. В какой-то степени, схемное окно проекта тоже является графическим редактором, но на схемном окне "работают" как блоки так и графическим примитивы. В окне графического редактора допустимо размещать только графические примитивы, но не расчетные блоки.

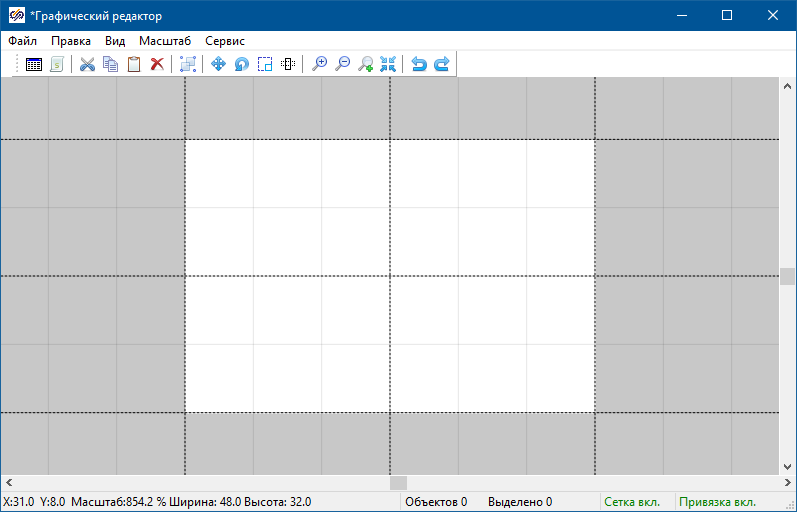

Внешний вид окна похож на схемное окно - есть меню, панель инструментов и основная область графического редактора, снабженная сеткой и координатным пространством. В нижней части расположена строка состояния.

Объекты, которые допустимо размещать в графическом редакторе - графические примитивы SimInTech. При этом, графический контейнер содержит собственные сигналы и скрипт, которым можно программировать анимацию, изменения изображения на схеме в зависимости от значений сигналов. Графический контейнер для изображения блока имеет доступ к свойствам и параметрам своего блока.

Подробнее: Интерфейс графического редактора
