Окно менеджера данных

Элементы и инструменты окна менеджера данных

Окно менеджера данных появляется при нажатии на кнопку Менеджер данных в окне проекта. Кроме этого, можно нажимать и на аналогичную кнопку в главном окне.

Для сбора рассчитанных данных в редакторе схем предусмотрен специальный программный модуль – менеджер данных. Менеджер данных позволяет структурировать отображение результатов расчёта и представить их в виде дерева специализированных объектов.

Менеджер данных позволяет отображать результаты расчёта в виде графиков или в виде таблицы значений (окна просмотра). Графики и окна просмотра могут объединяться в категории, что позволяет структурировать результаты расчёта при их большом количестве. В каждую категорию можно добавлять и графики, и окна просмотра. Для создания нового графика необходимо сначала создать или указать категорию.

Категорию можно создать, нажав кнопку «Добавить категорию» в окне менеджера данных. Затем надо выделить категорию в дереве менеджера данных и нажать кнопку «Добавить график» в окне менеджера данных.

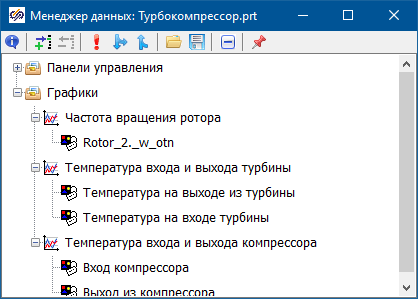

Рис. 1. Окно менеджера данных

Графики и окна просмотра могут отображать значения свойств и параметров объектов. Для отображения параметра на графике необходимо добавить в график ссылку этого параметра. Ссылка параметра может иметь своё задаваемое имя, отличное от имени параметра.

Добавление на график или окно просмотра ссылку параметра осуществляется с помощью окна свойств и параметров блока, который позволяет просмотреть и автоматизированно добавить в менеджер данных параметры или свойства любого расчетного объекта на схеме.

Для вызова окна параметров необходимо выбрать пункт меню «Свойства объекта» в контекстном меню блока (появляется при нажатии правой кнопкой мыши по блоку).

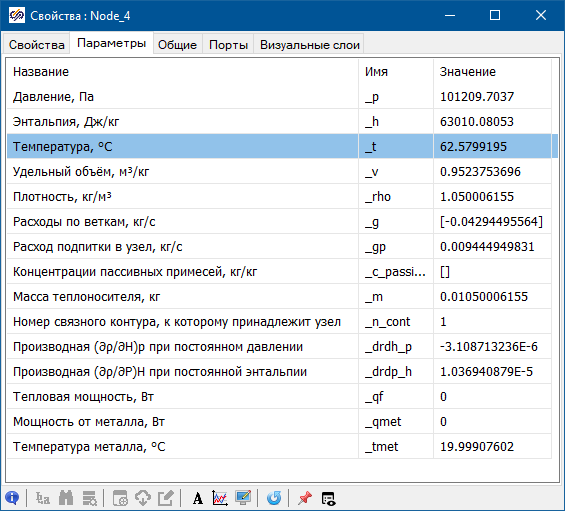

Рис. 2. Параметры блока

При выделении соответствующего объекта в схемном окне в этом окне будут появляться его параметры, свойства, общие свойства. Для добавления ссылки параметра необходимо перетащить мышкой параметр из окна параметров в окно графиков или окно просмотра или непосредственно в дерево менеджера данных. Для удаления ссылки параметра из графика или окна просмотра необходимо выделить её название в дереве менеджера данных и нажать кнопку «Удалить» в окне менеджера данных.

Прим.:
Конфигурация менеджера данных каждого проекта сохраняется отдельно от файла проекта в файле с расширением «*.mgr», расположенном в той же директории, что и файл проекта. Это необходимо для обеспечения правильной работы программы при создании распределённых проектов. При загрузке проекта для редактирования проверяется наличие файла менеджера данных. Если файл присутствует, то из него загружается менеджер данных проекта. Отсутствие данного файла не приводит к ошибке, в этом случае менеджер данных будет пустым, но расчетная схема ничего не "потеряет".
