Строка состояния и область диагностических сообщений

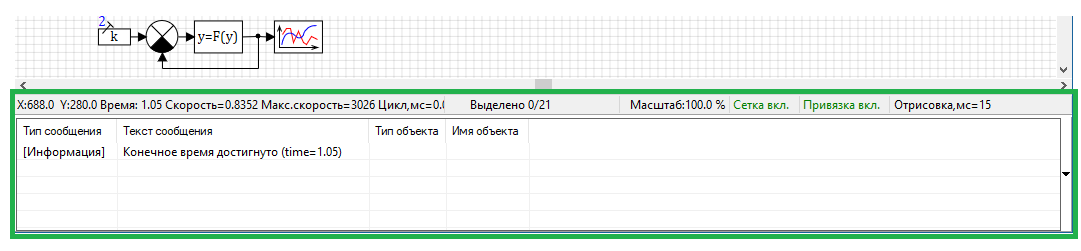

В нижней части схемного окна находится строка состояния.
В строке состояния всегда отображаются:
- текущие координаты X и Y курсора мыши;
- текущее модельное время (равно нулю если проект не запущен на расчет или находится на стадии инициализации);
- ориентировочная скорость расчета и максимальная скорость расчета (это числа, показывающие коэффициент ускорения расчета относительно реального времени: если они больше 1, значит расчет идет быстрее реального времени в указанное число раз, если меньше 1 то медленнее);
- время в миллисекундах, затрачиваемое решателем на расчет одного шага;
- статус (изменён проект или нет с момента его открытия);
- количество выделенных объектов и общее количество объектов на схеме на текущем уровне вложенности;
- текущий масштаб, с которым изображается расчетная схема;
- состояние сетки и привязки к сетке;
- время в миллисекундах, затрачиваемое графической подсистемой на перерисовку схемы (не на вычисления, только на каждый такт перерисовки).
Кроме строки состояния, около неё может также появляться окно сообщений, в котором выводятся различные информационные сообщения, предупреждения и ошибки. На все предупреждения и ошибки надо обращать внимание и исправлять их. В идеальном варианте их не должно быть. Информационные сообщения выводятся для сведения пользователю, они не сообщают о какой-либо проблеме.
Область сообщений появляется в момент возникновения какого-либо нового сообщения. Скрыть эту область можно, нажав на кнопку в её правой части с черным треугольником направленным вниз.
