Окно редактора библиотеки

Элементы и инструменты окна редактора библиотеки

Окно редактора библиотеки открывается при активации пункта "Редактировать библиотеку..." в меню "Файл" главного окна программы.

Библиотека блоков может быть изменена при помощи специального редактора, для этого необходимо выбрать пункт меню «Файл – Редактировать библиотеку».

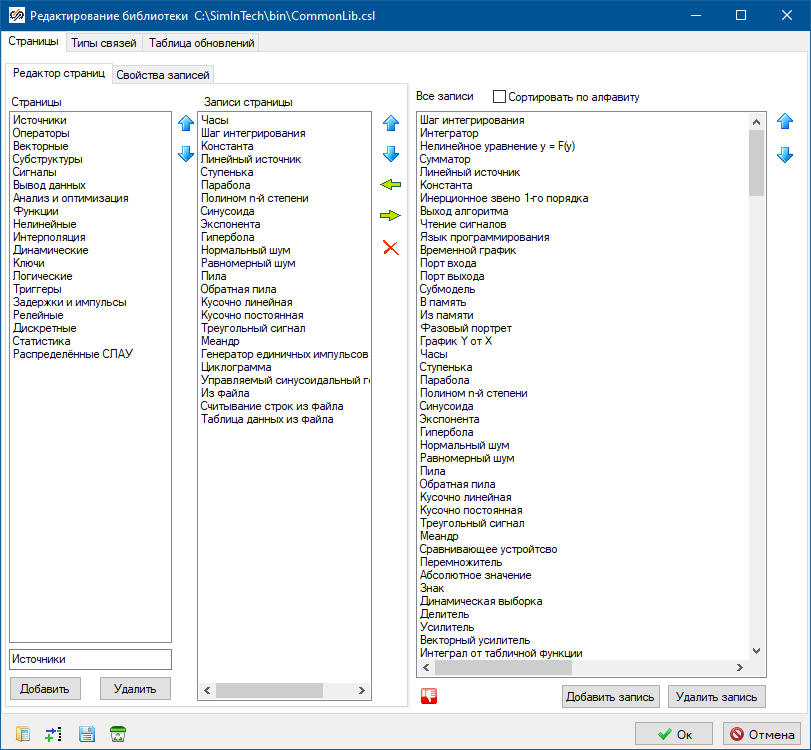

Окно редактора библиотеки блоков

При помощи данного инструмента можно изменить состав библиотеки и настроить внешний вид палитры компонентов. Палитра компонентов делится на отдельные страницы (вкладки). Каждая вкладка может содержать несколько блоков (записей). Чтобы добавить страницу, необходимо нажать кнопку «Добавить» в разделе «Страницы». Чтобы добавить в страницу записи из общего списка, необходимо мышкой перетащить соответствующее название из списка «Все записи» в список «Записи страницы». Для каждой записи можно задать изображение, которое будет выводиться на соответствующей кнопке в палитре компонентов, и подсказку для этой кнопки.

После того как выделенный блок был изменён при помощи Редактора новых блоков, его можно сохранить в Библиотеке классов. В Библиотеку классов можно сохранять не только одиночные блоки, но и отдельные фрагменты схемы, состоящие из нескольких блоков, линий связи и быть может графических примитивов. Для сохранения одного или нескольких элементов схемы в библиотеку классов необходимо выбрать пункт меню «Файл – Сохранить в библиотеку» и в появившемся диалоге ввести имя записи в библиотеке.
