Окно пакета проектов
Элементы и инструменты окна пакета проектов
Окно пакета проектов появляется при открытии файла с расширением .pak.
Под пакетом проектов подразумевается набор проектов, возможно выполненных при помощи разных решателей, объединенных для совместного расчета. Расчет производится с поддержкой базы данных, которая обеспечивает общую область памяти с переменными (сигналами), доступными как на чтение так и на запись для всех проектов пакета. Как правило, используется база данных, настроенная для первого проекта пакета.
Расчет проектов в пакете может производиться как синхронно так и асинхронно.
В первом случае модельное время синхронно рассчитываемых проектов с определенным заданным тактом выравнивается между собой (упрощенно говоря, проекты, которые досчитали до очередного такта синхронизации, ждут окончания расчета остальных, более медленных проектов, затем происходит запись результатов расчета всех проектов в сигналы базы данных, и цикл расчета повторяется).
Во втором случае, модельное время разных проектов не синхронизируется между собой и идет с той скоростью, с которой настроен каждый проект и позволяет производительность вычислительного узла. Такой способ применяется например, для проектов панелей управления, или для проектов обеспечивающих связь с внешними системами и/или аппаратурой, или в других случаях где не требуется четкого соответствия модельного времени разных расчетных задач друг другу.
После открытия файла пакета проектов, SimInTech последовательно открывает каждый проект данного пакета, в своем схемном окне. Как если бы пользователь последовательно открывал каждый проект. Закрывать эти окна нельзя до тех пор, пока не будет закрыт пакет проектов. При закрытии пакета, окна проектов закрываются автоматически.

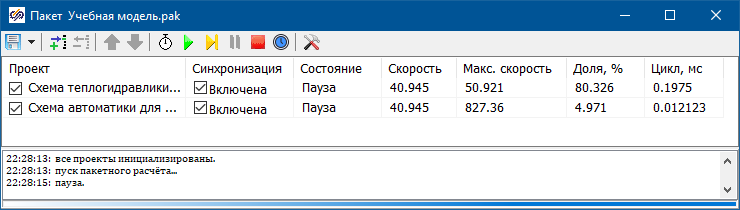

На рисунке представлен пример пакета проектов, состоящий из 2-х проектов, настроенных на синхронный расчет (об этом говорит вторая колонка и проставленные там галочки). В каждой строке напротив проекта приведена краткая статистическая информация о состоянии и скорости расчета конкретного проекта.
При помощи кнопок панели инструментов данного окна можно управлять расчетом пакета проектов - при нажатии кнопок Пуск, Шаг, Пауза, Стоп они будут воздействовать на все проекты данного пакета. При этом (если расчет выключен), сохраняется возможность и индивидуального расчета каждого проекта, через его схемное окно.

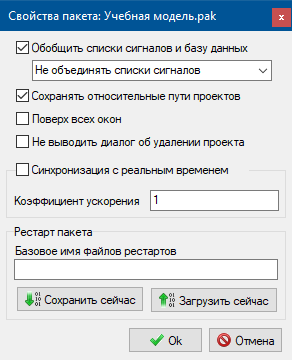

В настройках пакета указываются настройки запуска на совместный расчет:
Подробнее: Интерфейс пакета проектов.
