Вид

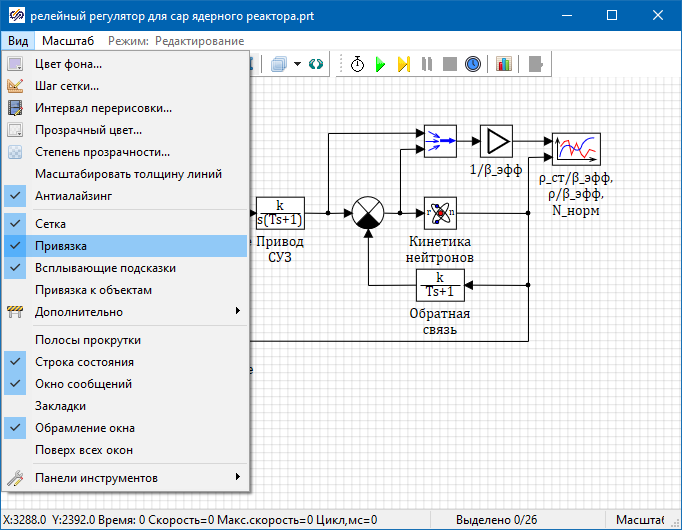

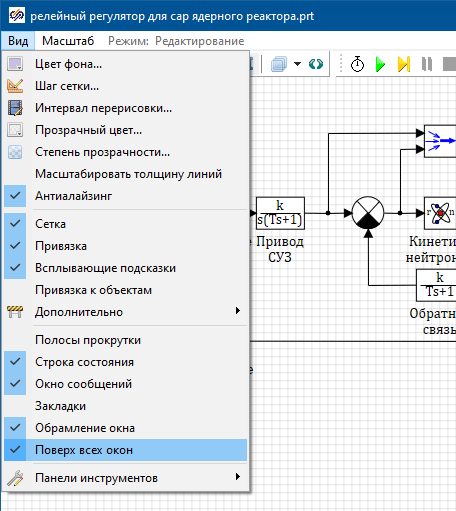

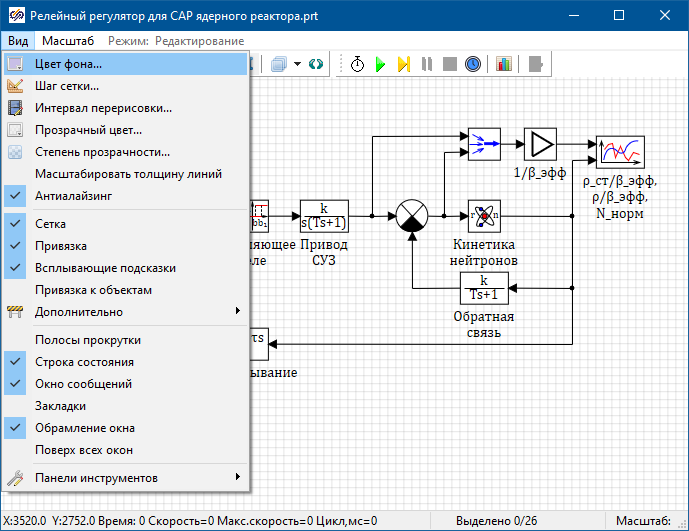

Рис. 1. Меню "Вид" в схемном окне проекта

Цвет фона…

Команда "Цвет фона…" предназначена для изменения цвета фона схемного окна. Выбор цвета фона окна производится в системной палитре и применяется для текущей страницы проекта.

Для вызова команды "Цвет фона…" следует выбрать в пункте меню "Вид" Схемного окна проекта команду "Цвет фона...".

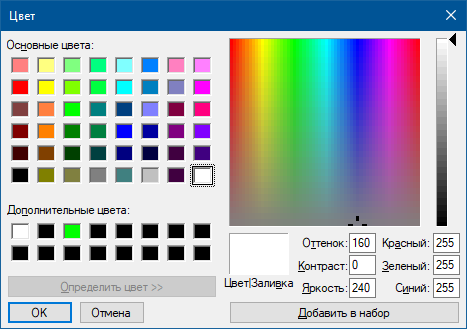

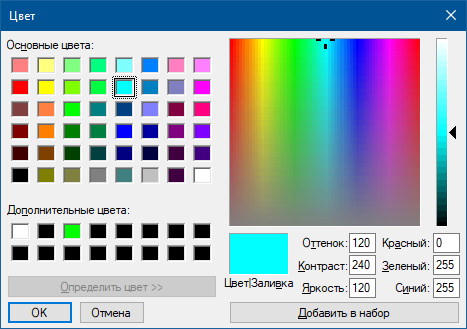

После вызова команды "Цвет фона…" поверх Схемного окна появится палитра цветов, содержащая основные и дополнительные цвета.

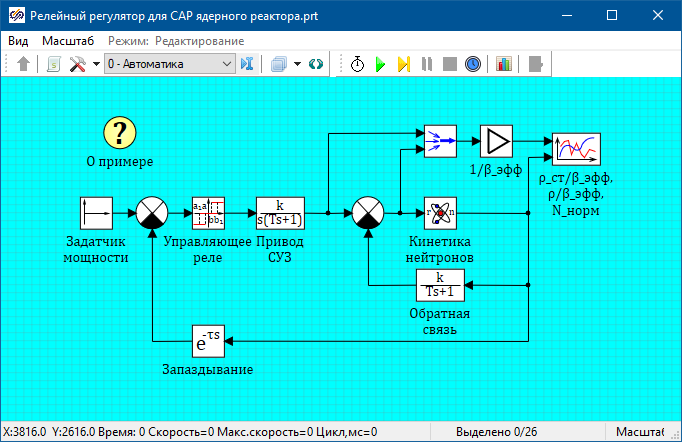

Для изменения цвета фона Схемного окна с белого на голубой следует выбрать голубой цвет в палитре основных цветов.



Необходимо нажать кнопку "ОК" для изменения цвета фона Схемного окна проекта. Цвет фона изменится на голубой.



В случае если цветов основной палитры оказывается недостаточно, следует применять дополнительную палитру цветов.

Для выбора дополнительного цвета следует задать следующие параметры:

  • оттенок;
  • контраст;
  • яркость;
  • количество красного, синего и зеленого цвета (измеряемые в диапазоне от 0 до 255).

Далее следует добавить новый цвет в дополнительный набор, нажав кнопку "Добавить в набор", выделить новый цвет в разделе "Дополнительные цвета" и нажать кнопку "ОК". Цвет фона Схемного окна поменяется.

Прим.:
Цвет фона применим к текущей странице. Если в проекте используются субмодели, внутри субмоделей может быть установлен свой собственный цвет фона, отличный как друг от друга, так и от цвета фона главной страницы проекта.
Прим.:
Рекомендации в процессе работы:
  1. Цвет фона рекомендуется устанавливать перед созданием проекта и менять в процессе работы в зависимости от качества отображения объектов проекта на Схемном окне.
  2. Для снижения утомляемости пользователя при длительной работе с проектом следует периодически изменять цвета фона. Количество дополнительных цветовых оттенков фона Схемного окна проекта способно удовлетворить даже самый изысканный вкус пользователя, что делает работу в SimInTech комфортной в течение всего времени выполнения проекта.

Шаг сетки…

Выбор шага вспомогательной сетки. Допускаются целые значения больше нуля. Применяется для текущей страницы проекта.

Команда "Шаг сетки…" и сама сетка предназначены для упрощения процесса рисования, выравнивания относительно друг друга графических объектов и размещения блоков в схемном окне.

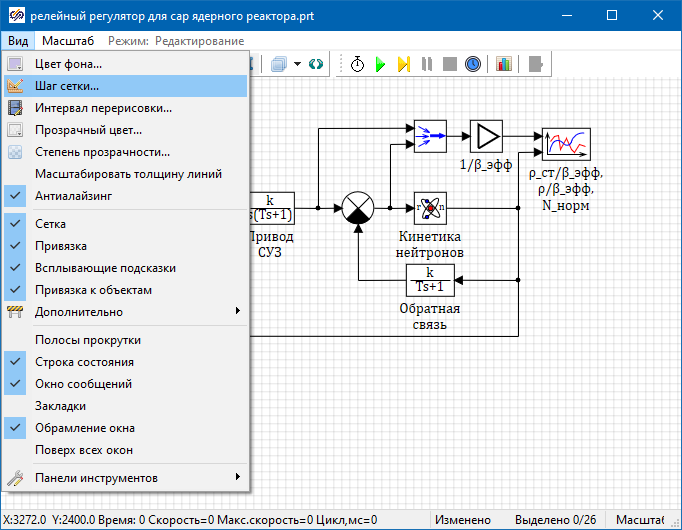

Для вызова команды следует выбрать во вкладке "Вид"Схемного окна проекта пункт меню "Шаг сетки..".

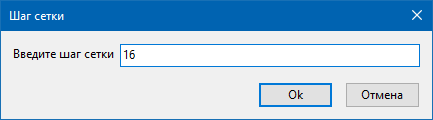

После вызова команды "Шаг сетки…" поверх Схемного окна появляется диалоговое окно для ввода требуемого значения шага сетки:



Для подтверждения команды и установки нового шага сетки следует нажать кнопку "Ok".

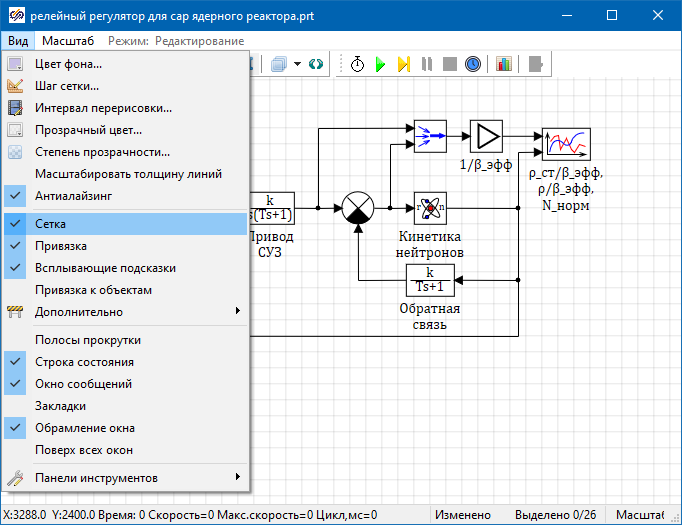

Также пользователь может отключить видимость сетки при помощи переключателя "Сетка" в пункте меню "Вид" Схемного окна проекта, или из строки состояния внизу схемного окна.

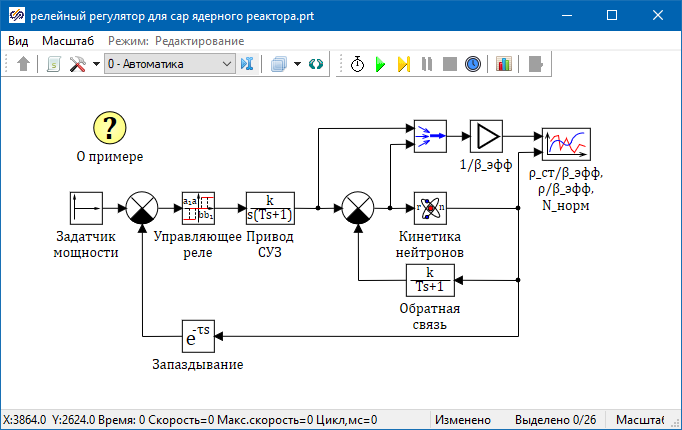

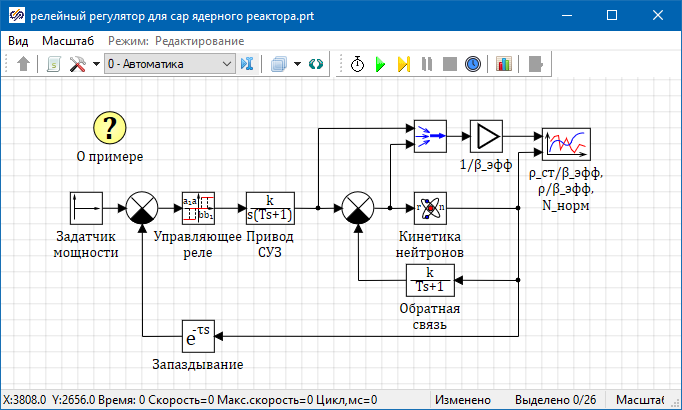

В результате отключения сетки Схемное окно проекта примет следующий вид:



Прим.:
Рекомендации для применения в процессе работы:
  1. Шаг сетки следует устанавливать перед созданием проекта и не рекомендуется менять в процессе создания для аккуратного и опрятного вида всего проекта.
  2. В процессе создания проекта допустимо менять шаг сетки на кратный, например, с 8 пт до 4 пт для прорисовки более мелких деталей, а затем возврата обратно к 8 пт.
  3. При масштабировании проекта привязка осуществляется также и к промежуточным точкам, не только к точкам сетки.

Интервал перерисовки…

Установка такта обновления схемного окна в миллисекундах при выполнении расчета. При уменьшении такта перерисовки следует учитывать производительности компьютера. Рекомендуемый интервал перерисовки для схемного окна проекта обычно находится в интервале от 40 мс до 200 мс. Применяется для всего проекта.

Команда"Интервал перерисовки…"предназначена для задания интервала обновления объектов схемного окна во времени, в процессе моделирования.

Для вызова команды выбираем во вкладке"Вид" Схемного окна проекта команду"Интервал перерисовки...".

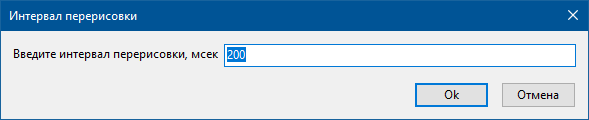

После вызова команды "Интервал перерисовки…" поверх Схемного окна появляется диалоговое окно для ввода необходимого интервала перерисовки в мс.



Для установки нового интервала перерисовки следует ввести выбранное значение (в мс) и нажать кнопку "ОК".

Прим.:
Рекомендации для применения в процессе работы:
  1. Интервал перерисовки следует устанавливать перед началом работы с проектом.
  2. Рекомендуемый интервал перерисовки для схемного окна проекта обычно находится в интервале от 40 мс до 200 мс. Если схема сложная (несколько тысяч элементов, наличие визуальных датчиков и других анимированных элементов), и её перерисовка занимает существенную часть вычислительных ресурсов, то для ускорения расчета рекомендуется наоборот увеличить интервал, например до 5000 или 10000 мс.

Прозрачный цвет…

Выбор цвета в системной палитре, который при запуске расчета будет становиться невидимым. Влияет на все объекты в схемном окне проекта, включая расчетные блоки. Применяется для всех страниц проекта.



Рис. 2. Вызываемая системная палитра в упрощенном варианте




Рис. 3. Схемное окно проекта: пример внешнего вида по умолчанию и после назначения белого цвета прозрачным

Степень прозрачности

Задание степени прозрачности всего схемного окна. 0 – полностью прозрачное окно, 255 – полностью непрозрачное окно.



Рис. 4. Окно настройки прозрачности




Рис. 5. Схемное окно проекта: пример внешнего вида по умолчанию и с применением эффекта прозрачности, равным 180

Масштабировать толщину линий

Включает и отключает автоматическое изменение толщины линий при масштабировании изображения.

Значения: Включено / Выключено.

Применяется для текущей страницы проекта.







Рис. 6. Вид линий: в масштабе 100%, в масштабе 400% без масштабирования толщины, в масштабе 400% с масштабированием толщины

Антиалайзинг

Включает и отключает визуальное сглаживание линий.

Значения: Включено / Выключено.

Применяется для всех страниц проекта.



Рис. 7. Отображение графики с отключенным и включенным антиалайзингом

Сетка

Включает и отключает отображение вспомогательной сетки в схемном окне проекта.

Значения: Включено / Выключено.

Применяется для текущей страницы проекта.

Привязка

Включает и отключает привязку перемещения объектов к вспомогательной сетке.

Значения: Включено / Выключено.

Применяется для текущей страницы проекта.

Всплывающие подсказки

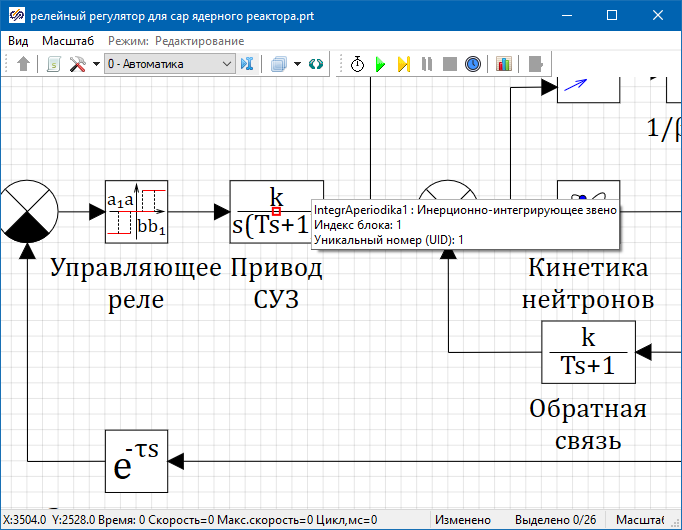

Включает и отключает отображение всплывающих подсказок при наведении курсора мыши на объекты в схемном окне проекта. Значения: Включено / Выключено. Применяется для всего проекта.

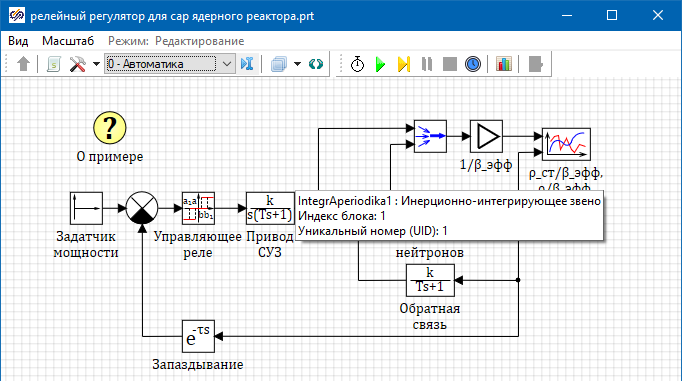

Рис. 8. Пример всплывающей подсказки

Всплывающие подсказки позволяют наглядно отображать на Схемном окне проекта имя объекта и тип элемента объекта. Данную функцию очень удобно использовать, когда имеются проекты с большим количеством блоков для удобства поиска и описания нужного элемента проекта.

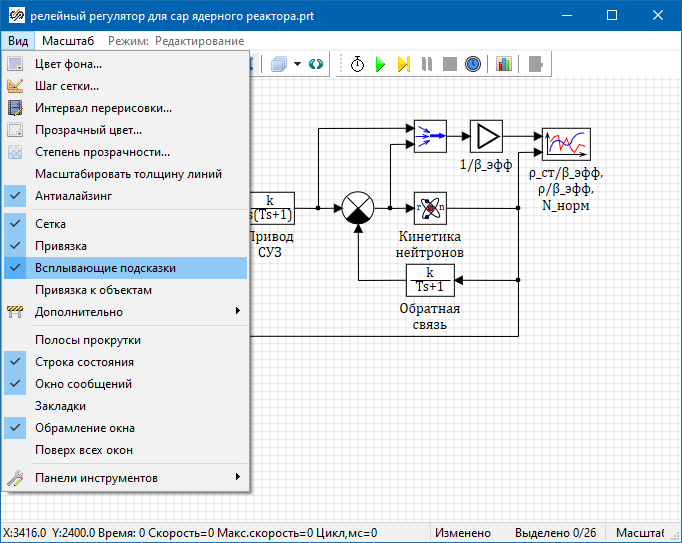

Для активации команды следует выбрать в пункте меню "Вид" Схемного окна проекта переключатель "Всплывающие подсказки".



После активации переключателя "Всплывающие подсказки" при наведении курсора мыши к любому объекту проекта (в схемном окне) появляется подсказка. Например, при наведении курсором на блок, моделирующий Привод СУЗ, у нас отобразится всплывающая подсказка: имя объекта IntegrAperiodika1 и тип элемента Инерционно-интегрирующее звено. Также отображается индекс блока (это работает только для расчетных блоков, которые индексируются).



Привязка к объектам

Включает и отключает привязку перемещения объектов к узловым точкам других объектов в схемном окне проекта. Для удобства узловые точки подсвечиваются красной рамкой при наведении на них курсора мыши. Значения: Включено / Выключено. Применяется для текущей страницы проекта.



Рис. 9. Подсветка узла объекта

Привязки в SimInTech помогают существенно упростить процесс размещения объектов и создания связей между ними в Схемном окне проекта.

В программе реализовано 2 типа привязок:

1-й тип - привязки мыши с активным объектом к сетке при вставке и перемещении этих объектов в Схемном окне проекта;

2-й тип - привязка к уже существующим в схемном окне объектам с указанием точек привязки к сетке.

Для активации 1-ого типа привязки выбираем в пункте меню "Вид" Схемного окна проекта переключатель "Привязка".



После активации переключателя вставка и перемещение объекта будут осуществляться с шагом сетки.

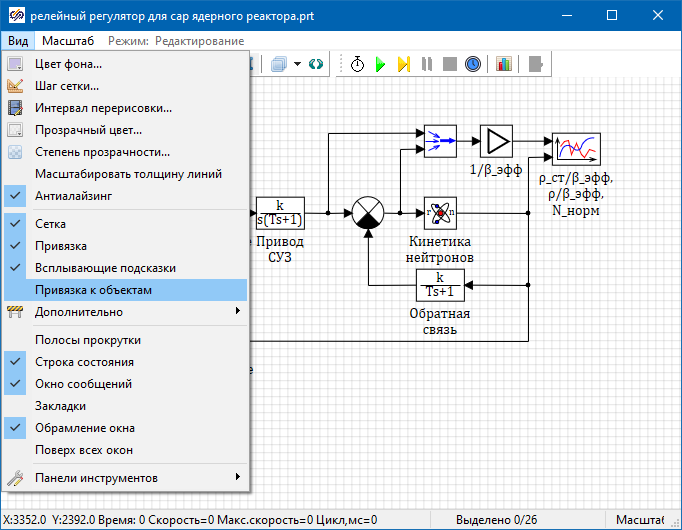

Дополнительно для упрощения работы с новым и существующим проектом можно также установить переключатель 2-го типа привязки. Для его активации выбираем в пункте меню "Вид" Схемного окна проекта переключатель "Привязка к объектам".



После установления данной команды при наведении на объекты схемы проекта курсора будут высвечиваться привязки объектов относительно сетки Схемного окна проекта. Например, центральная точка блока:



Прим.:
Рекомендации для применения в процессе работы
  1. Рекомендуется перед началом работы с проектом в Схемном окне проверить включены ли переключатели "Привязка" и "Привязки к объектам".
  2. В процессе работы с проектом в Схемном окне следует держать переключатели привязок включенными, и блоки проставлять по сетке. Тогда линии связи между блоками будут также выровнены по сетке, при их проведении.

Дополнительно

Все опции из данного подменю применяются ко всем страницам проекта.

"Подогнать под окно при загрузке"

Включает и отключает автомасштабирование изображения в схемном окне проекта по размерам окна.

Значения: Включено / Выключено.

Блокировать масштабирование и перемещение

Включает и отключает возможность перетаскивания и масштабирования изображения внутри схемного окна проекта во время расчета. Не влияет на функционирование полос прокрутки.

Значения: Включено / Выключено.



Рис. 10. Демонстрация перетаскивания и масштабирования в схемном окне проекта

Перемещение правой кнопкой в режиме отображения

Включает и отключает возможность перетаскивания мышью изображения в схемном окне при зажатой ПКМ. По умолчанию это действие доступно только для ЛКМ.

Значения: Включено / Выключено.

Масштабировать толщину линий для всего проекта целиком

Включает и отключает автоматическое изменение толщины линий при масштабировании изображения для всех страниц проекта.

Значения: Включено / Выключено.

Полосы прокрутки

Включает и отключает отображение полосок прокрутки в схемном окне.

Значения: Включено / Выключено.

Применяется к схемному окну.



Рис. 11. Вид схемного окна без полосок прокрутки

Строка состояния

Включает и отключает отображение строки состояния в нижней части схемного окна проекта.

Значения: Включено / Выключено.

Применяется к схемному окну.

В строке состояния отображается следующая информация (слева – направо):

  • текущие координаты курсора мыши в схемном окне проекта;
  • текущий масштаб изображения;
  • общее количество объектов в схемном окне проекта
  • число выделенных в данный момент объектов;
  • текущее состояние переключателя "Сетка / Сетка выкл.";
  • текущее состояние переключателя "Привязка / Привязка выкл.";
  • индикатор "Изменено" при наличии несохраненных изменений в проекте.


Рис. 12. Пример строки состояния схемного окна проекта

Дерево проекта



Рис. 13. Вид дерева проекта

Включает и отключает отображение в правой части схемного окна проекта структуры проекта в виде дерева. Ответвлениями обозначаются субмодели, формирующие вложенные страницы проекта.

Значения: Включено / Выключено.

Применяется к схемному окну.

Дерево проекта содержит информацию о структурном положении и свойствах следующих типов объектов проекта:

  • блоки;
  • линии связи;
  • графические примитивы;
  • субмодели.

Для отображения элемента дерева проекта в схемном окне следует выделить этот элемент в дереве проекта, нажать правую кнопку мыши и выбрать пункт контекстного меню "Показать на схеме". Выбранный элемент будет выбран в схемном окне.



Рис. 14. Выбор объекта в схемном окне через дерево проекта

Назначение пунктов контекстного меню для дерева проекта.

Пункт "Свойства" вызывает одноименное окно со свойствами выбранного объекта.

Пункт "Обновить" вызывает принудительное повторное формирование дерева проекта.

Пункт "Скрыть" закрывает дерево проекта.

Пункт "Настройка" вызывает дополнительное окно настройки дерева проекта.



Рис. 15. Окно настройки дерева проекта

В данном окне можно выбрать типы объектов, которые должны отображаться в дереве. Флажок "Декоративные элементы" управляет отображением графических примитивов.

Также можно использовать фильтрацию элементов, отображаемых в дереве по типу и по имени элемента. Для задания списка часто используемых фильтров нужно нажать на кнопку справа от соответствующего поля ввода, откроется окно текстового редактора, в котором нужно ввести по одному образцу на строку. Для сохранения внесенных изменений окно редактора нужно закрыть нажатием на кнопку .



Рис. 16. Окно текстового редактора SimInTech с набором образцов для фильтрации

В поле "Что показывать" выбирается вариант представления объектов:

  • Имя;
  • Подсказка;
  • Тип элемента;
  • Подпись.


Рис. 17. Выбор варианта отображения объектов в дереве проекта

Окно сообщений

Включает и отключает отображение в нижней части схемного окна проекта дополнительный фрейм с сообщениями об ошибках, а также с предупредительными и информационными сообщениями.

Значения: Включено / Выключено.

Применяется к схемному окну.



Рис. 18. Окно сообщений в нижней части схемного окна проекта

Закладки

Включает и отключает использование закладок для быстрой навигации в схемном окне проекта по вложенным выбранным страницам проекта (субмоделям).

Значения: Включено / Выключено.

Применяется к схемному окну.

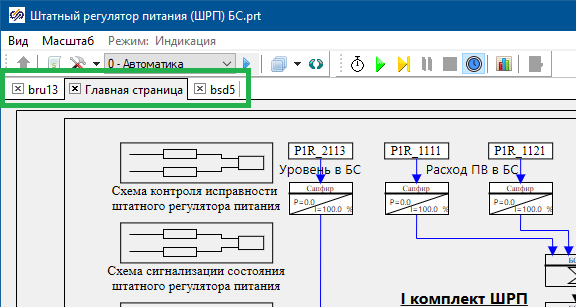

Рис. 19. Область закладок

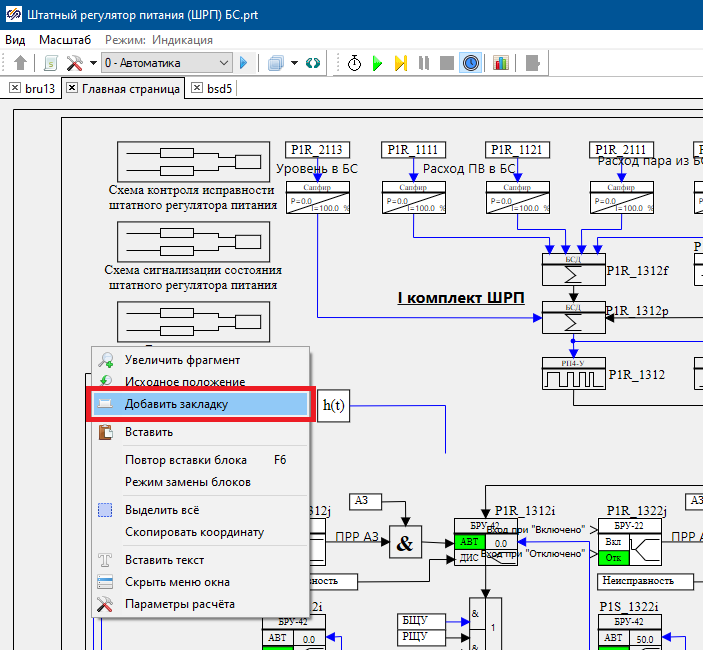

Для создания закладки, открывающей содержимое субмодели, нужно открыть содержимое требуемой субмодели, вызвать контекстное меню по клику ПКМ и выбрать пункт "Добавить закладку". Для быстрого возврата на основной уровень рекомендуется заранее сделать закладку на главной странице схемного окна.

Закладки можно переименовывать, дублировать и удалять. Все эти действия вызываются через контекстное меню при клике ПКМ на закладках.

Обрамление окна

Включает и отключает отображение системной рамки схемного окна проекта.

Значения: Включено / Выключено.

Применяется к схемному окну.





Рис. 20. Вид схемного окна проекта с системной рамкой и без нее

При отключении рамки у окна пропадают средства для его перемещения, масштабирования, минимизации и закрытия.

"Поверх всех окон"

Включает и отключает отображение схемного окна проекта над остальными окнами SimInTech.

Значения: Включено / Выключено.

Применяется к схемному окну.

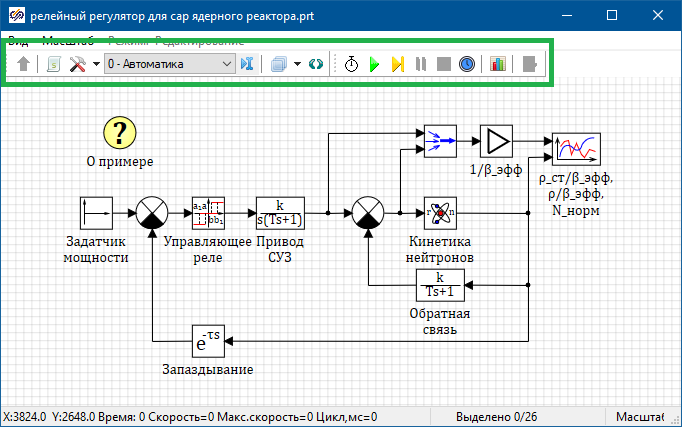

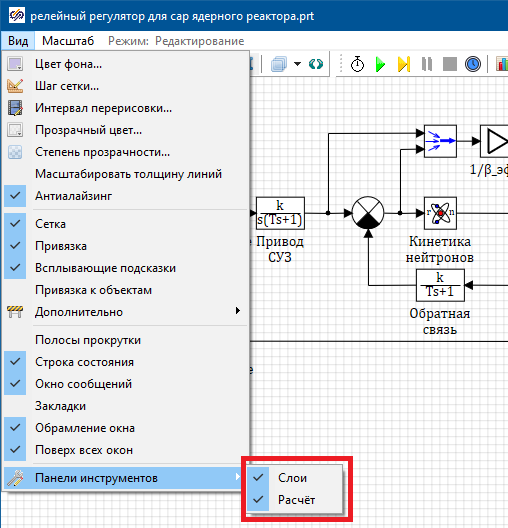

"Панели инструментов"

Слои

Включает и отключает отображение панели "Решатели".

Значения: Включено / Выключено.

Применяется к схемному окну.



Рис. 21. Панель "Решатели" в схемном окне проекта
Переход на страницу проекта уровнем выше.

Вызов окна настройки параметров расчета (см. ниже).

В выпадающем меню отображаются пункты добавления и удаления решателей.
Поле, отображающее тип проекта, выбранный при его создании, без возможности его изменения.
/ Переключатель режимов работы схемного окна: "Редактирование / Индикация".
Вызов / скрытие панели управления визуальными слоями.
/ Показать / скрыть значения рядом с линиями связи.

Правка

Включает и отключает отображение панели "Правка".

Значения: Включено / Выключено.

Применяется к схемному окну.



Рис. 22. Панель "Правка" в схемном окне проекта
Удалить выделенные объекты из схемного окна с предварительным копированием их в буфер обмена.
Скопировать выделенные объекты из схемного окна в буфер обмена.
Вставить содержимое из буфера обмена.
Удалить выделенные объекты из схемного окна.
Вызвать окно "Свойства" для одного или набора выделенных объектов.
Отменить последнее изменение в схемном окне.
Вернуть последнее отмененное изменение в схемном окне.

Опции настройки окна проекта предназначены для удобного отображения элементов окна проекта в Схемном окне, а также получения дополнительной информации о текущем состоянии проекта.

Управление окном проекта осуществляется при помощи следующих инструментов и опций:

  • полосы прокрутки;
  • строка состояния;
  • дерево проекта;
  • окно сообщений;
  • закладки режима редактора;
  • закладки;
  • поверх всех окон;
  • панели инструментов:
    • слои;
    • правка.

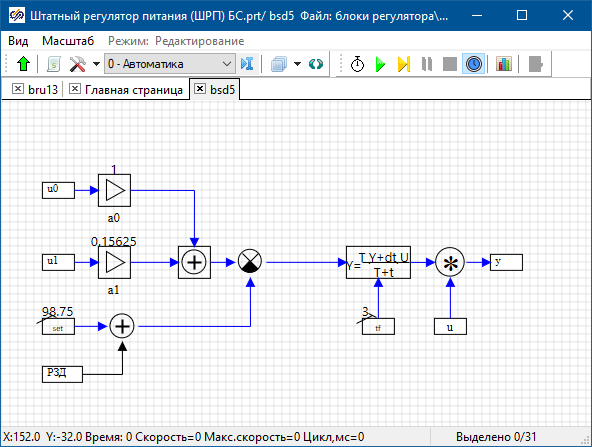

Для демонстрации возможностей по настройке Схемного окна будем использовать текущий проект "Релейный регулятор для САР ядерного реактора".



Опция "Полосы прокрутки"

Размеры рабочей области Схемного окна порой превосходят размер рабочей области экрана. Поэтому может случиться, что даже в раскрытом во весь экран окне не будут целиком помещаться блоки и связи проекта, с которыми работает пользователь. Для просмотра проекта в этом случае следует использовать полосы прокрутки (вверх-вниз, влево-вправо), совместно с масштабированием изображения (колесом мыши, например) и панорамированием.

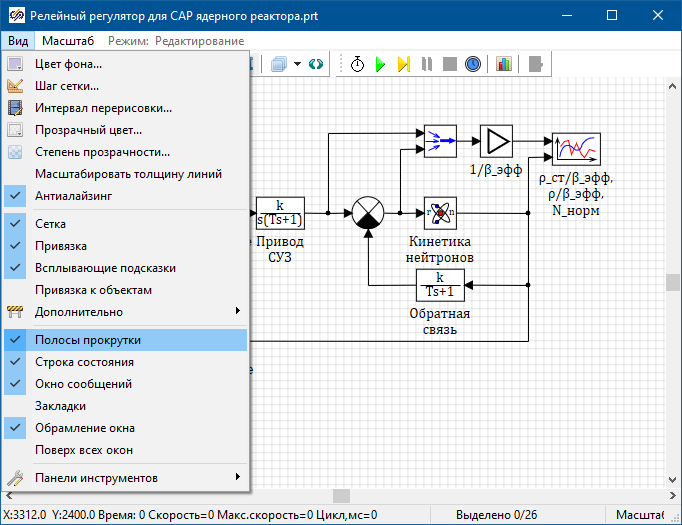

Для включения опции следует выбрать в пункте меню "Вид" Схемного окна проекта переключатель "Полосы прокрутки".

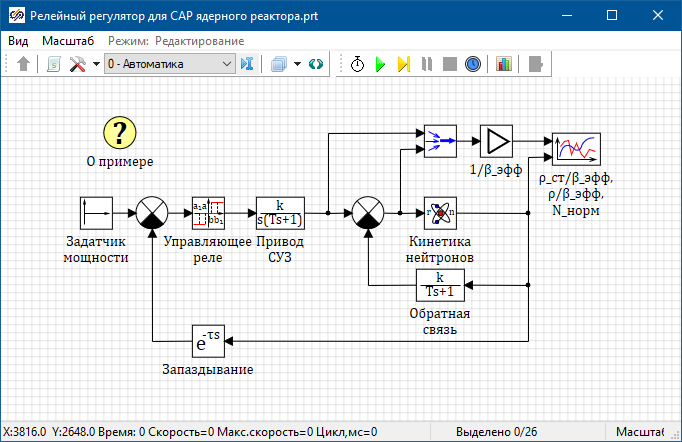

В результате полосы прокрутки отобразятся на экране Схемного окна проекта. Иногда полосы прокрутки бывает необходимо убрать, а именно: при подготовке видеокадров, пультов управления или при создании скриншотов.

Опция "Строка состояния"

Строка состояния SimInTech содержит информацию о положении курсора в Схемном окне проекта и о режиме работы окна.

Она всегда располагается в нижней строке Схемного окна проекта и разделена на четыре зоны:

  • положение курсора в Схемном окне проекта и масштаб проекта;
  • общее число объектов в Схемном окне проекта и число выделенных объектов в текущий момент;
  • текущее состояние переключателя "Сетка" – вкл./ выкл.;
  • текущее состояние переключателя "Привязка" – вкл./ выкл.

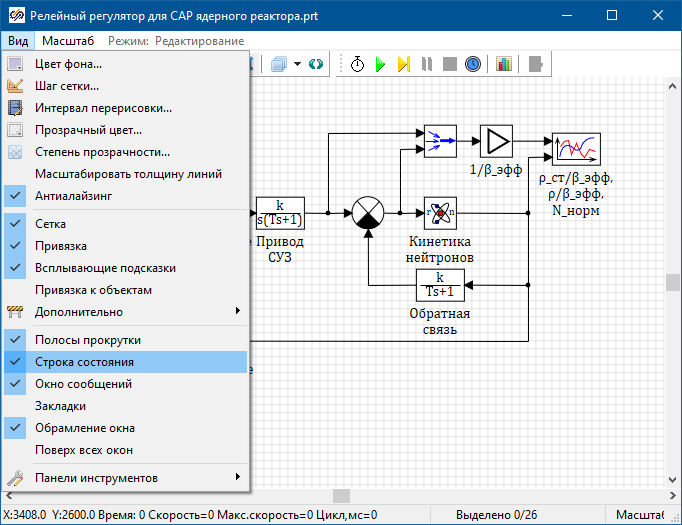

Для включения опции в Схемном окне проекта следует выбрать в пункте меню "Вид" Схемного окна проекта переключатель "Строка состояния".



В результате строка состояния отобразится (или исчезнет) в нижней части Схемного окна проекта.

Опция "Окно сообщений"

Опция "Окно сообщений" служит для дополнительного информирования пользователя о текущем состоянии проекта в Схемном окне: о наличии ошибок при выполнении проекта, о статусе расчета проекта и т.д.

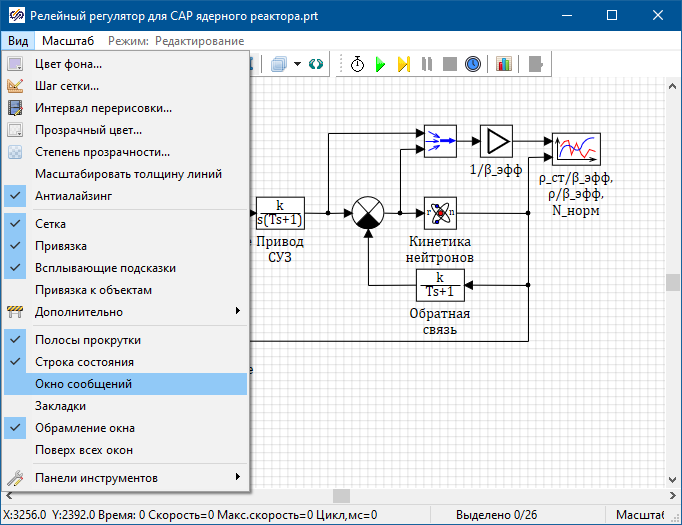

Для включения опции в Схемном окне проекта следует включить в пункте меню "Вид" Схемного окна проекта переключатель "Окно сообщений".



После включения переключателя "Окно сообщений" информационное окно вначале не отобразится. Для того, чтобы увидеть информацию Окна сообщений следует нажать на кнопку "Пуск" проекта.

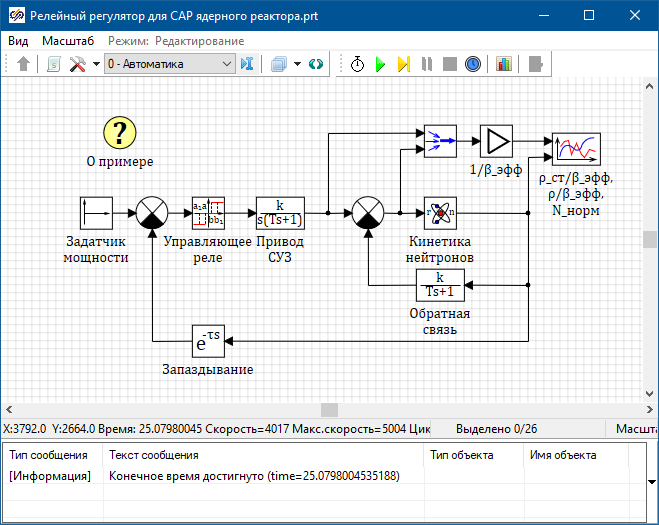

В результате корректного выполнения команды и окончании счета внизу Схемного окна проекта появится "Окно сообщений" с информацией "Конечное время достигнуто". В случае наличия каких-либо ошибок или замечаний в проекте, сообщения могут быть и другими.



Опция "Закладки"

Опция "Закладки" применяется для быстрой навигации по проекту, содержащему большое количество элементов.

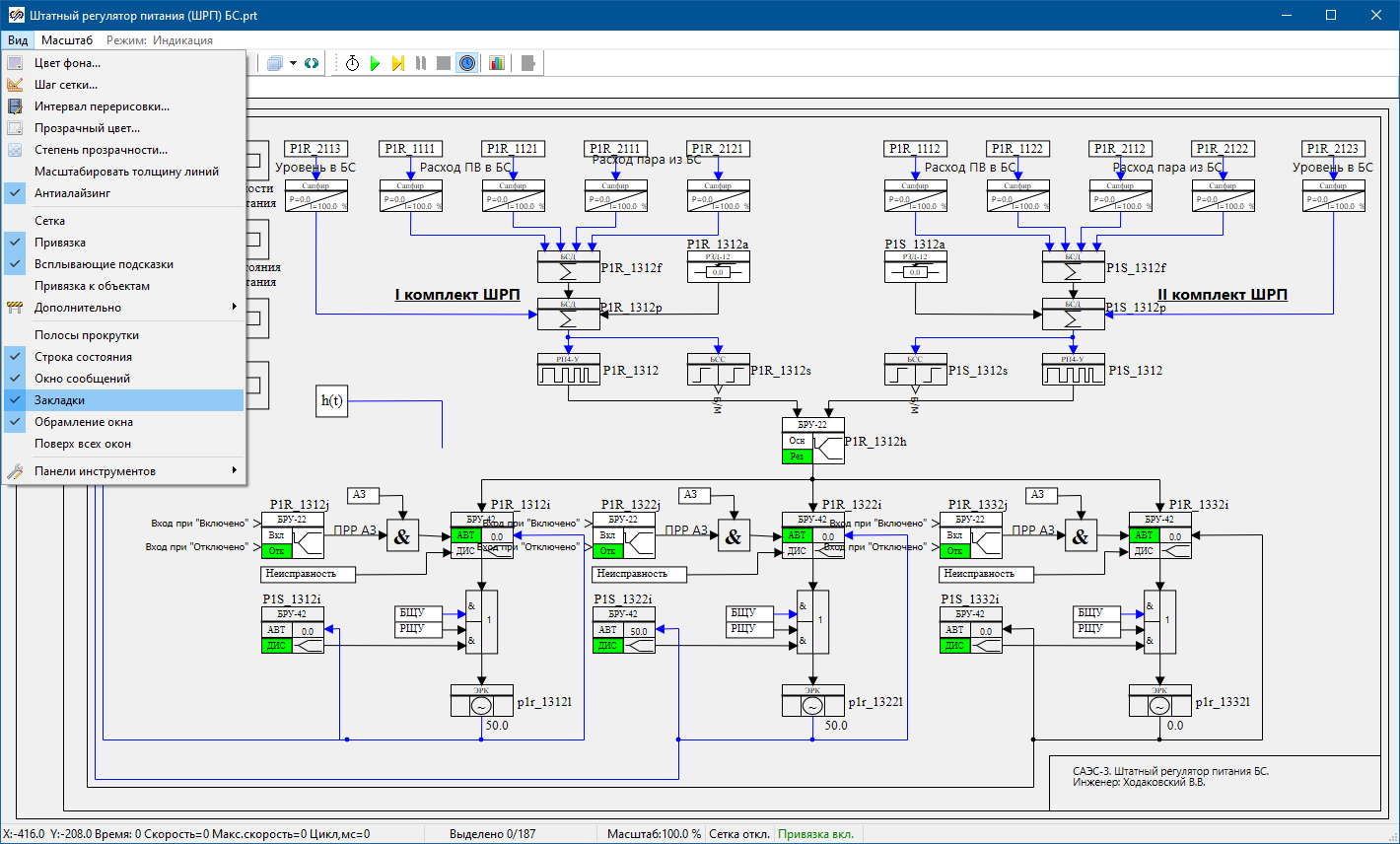

Для включения опции "Закладки" в Схемном окне проекта следует выбрать в пункте меню "Вид" Схемного окна проекта переключатель "Закладки".



Покажем на примере проекта "ШПР – штатный регулятор питания" возможности применения опции "Закладки". Как видно на рисунке в результате включения опции на Схемном окне проекта отобразятся три закладки "bru13", "Главная страница", "bsd5":



Для перехода на соответствующую закладку, например на закладку "bsd5", следует навести курсор мыши на эту закладку и сделать щелчок левой кнопкой мыши.

В результате в Схемном окне проекта отобразится соответствующая страница проекта (закладка на неё была сделана ранее, мы просто ей воспользовались).



Для создания новой закладки следует встать курсором на желаемое представление Схемного окна проекта, нажать правую кнопку мыши. В результате на экране отобразиться вспомогательное окно. Следует выбрать на вспомогательном окне команду "Добавить закладку".



В поле закладок добавиться новая закладка с именем Tab 4. При необходимости имя закладки можно изменить на более информативное.



Опция "Поверх всех окон"

Опция "Поверх всех окон" позволяет держать окно проекта поверх всех других окон. При применении данной опции окно проекта всегда будет видимым для пользователя.

Для включения опции в Схемном окне проекта следует включить в пункте меню "Вид""Панель инструментов"Схемного окна проекта переключатель "Поверх всех окон".



Опция "Панели инструментов"

Опция "Панели инструментов"Схемного окна проекта предназначена для выполнения следующих функций:

  1. Отображения панели инструментов для настройки слоев проекта:
    • возврата из субмодели, т.е. переход с уровня субмодели проекта на уровень Схемного окна проекта;
    • настройка параметров расчета проекта (конечное время расчета и шаг, метод расчета, условия рестарта расчета проекта, синхронизация с реальным временем, настройки модулей баз проекта и т.д.);
    • настройка визуальных слоев проекта.
  2. Отображения панели инструментов расчета Схемного окна проекта, для выполнения следующих команд:
    • инициализация;
    • пуск;
    • сделать шаг;
    • пауза;
    • стоп;
    • синхронизация с реальным временем;
    • менеджер данных.

Для включения панелей инструментов "Слои" или "Расчет" в Схемном окне проекта следует выбрать в пункте меню "Вид""Панели инструментов"Схемного окна проекта переключатель "Слои" или "Расчет".
