Подъемник
Модель механизма подъемника
Расположение
SimInTech\Demo\Механика\Приводы\Подъемник\Подъемник.prt
Описание
Данный проект демонстрирует возможности библиотеки "Механика" по моделированию механизма стеклоподъемника автомобиля.
- ведущего шкива, моделируемого блоком "Барабан с веревкой"
- четырех опорных роликов, моделируемых блоками "Шкив ременной передачи" и "Инерция"
- троса, натянутого между шкивами, моделируемого блоками "Трос"
- стекла, моделируемого блоком "Масса"

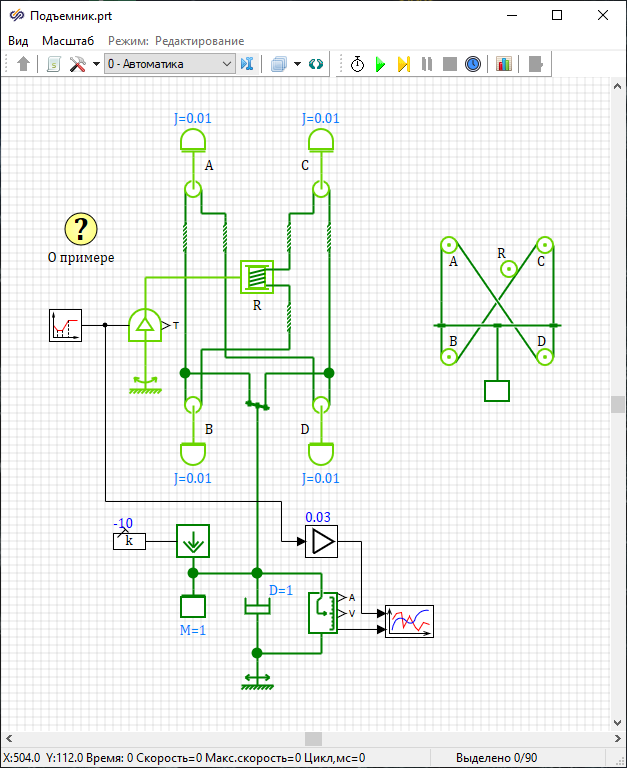

Стекло соединено с тросом при помощи двух зажимов, которые моделируются блоком "Рычаг". Схематично механизм изображен рядом с моделью.
На стекло действует сила тяжести, моделируемая блоком "Источник силы", и сила трения о направляющие, моделируемая блоком "Поступательный демпфер".

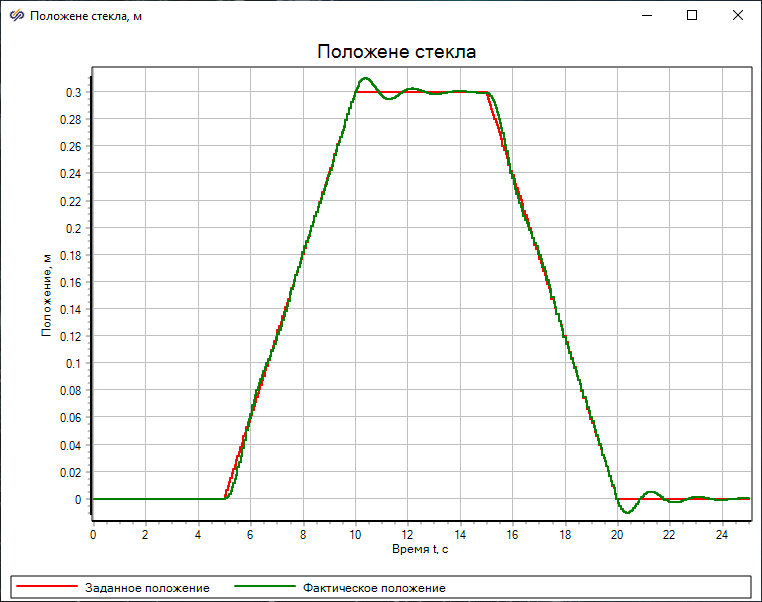

Блок "Задатчик профиля вращательного движения" формирует закон изменения угла поворота ведущего шкива. Вращение ведущего шкива вызывает движение троса и перемещение стекла.
Блок "Усилитель" позволяет преобразовать угол поворота ведущего шкива в соответствующее положение стекла.
