Жесткий и упругий стержни

Модель жесткого и упругого стержней

Расположение

SimInTech\Demo\Механика\Приводы\Жесткий и упругий стержни\Жесткий и упругий стержни.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию жесткого и упругого стержней.

Блок "Источник силы" прикладывает к упругому стержню силу, значение которой формируется блоком "Ступенька".

Блоки "Масса" и "Поступательное трение" моделируют массу и трение нагрузки.

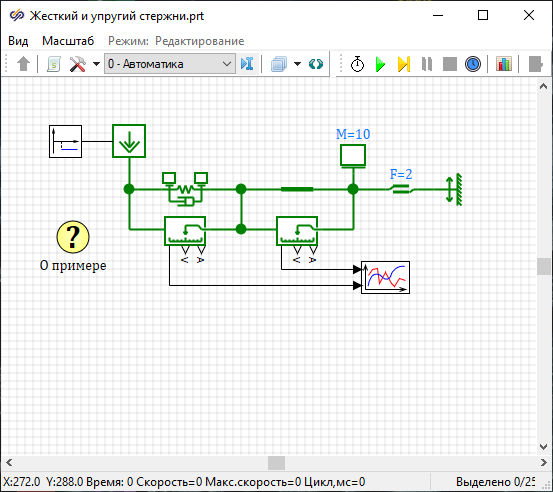

Модель системы с жестким и упругим стержнями представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

Прикладываемая сила равна 100 Н и в момент времени 2 с ступенчато изменяет значение на нулевое. Под действием силы наблюдается продольная деформация упругого стержня, представляющая собой затухающие колебания. Деформация жесткого стержня равна нулю вне зависимости от передаваемой силы.

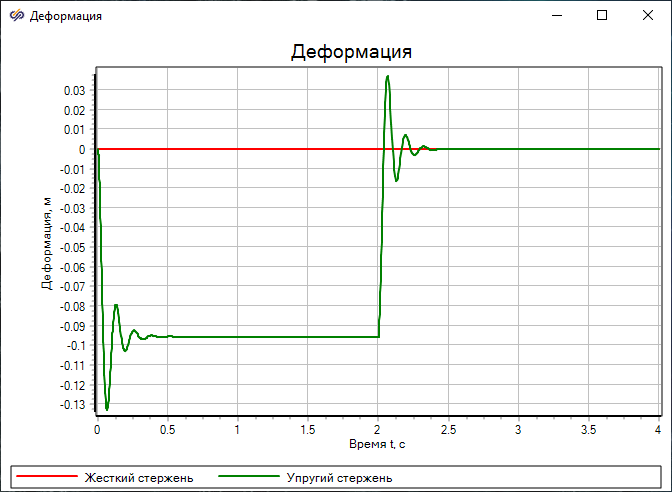

На графике отображаются значения деформации жесткого и упругого стержней (Рисунок 2).


Рис. 2. График значений деформации жесткого и упругого стержней
