Цепная и ременная передача

Модель цепной и ременной передач

Расположение

SimInTech\Demo\Механика\Приводы\Цепная и ременная передача\Цепная и ременная передача.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию цепной и ременной передач.

Блок "Задатчик профиля вращательного движения" задает вращение общего ведущего вала, к которому подключены обе передачи, значение скорости вращения формируется блоком "Кусочно-линейная".

Блоки "Инерция" моделируют вращение ведомых валов передач.

Блоки "Ременная передача" и "Цепная передача" моделируют работу ременной и цепной передач.

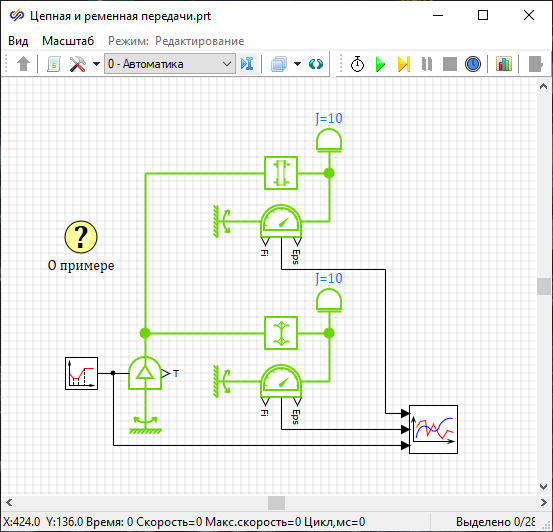

Модель системы с цепной и ременной передачами представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

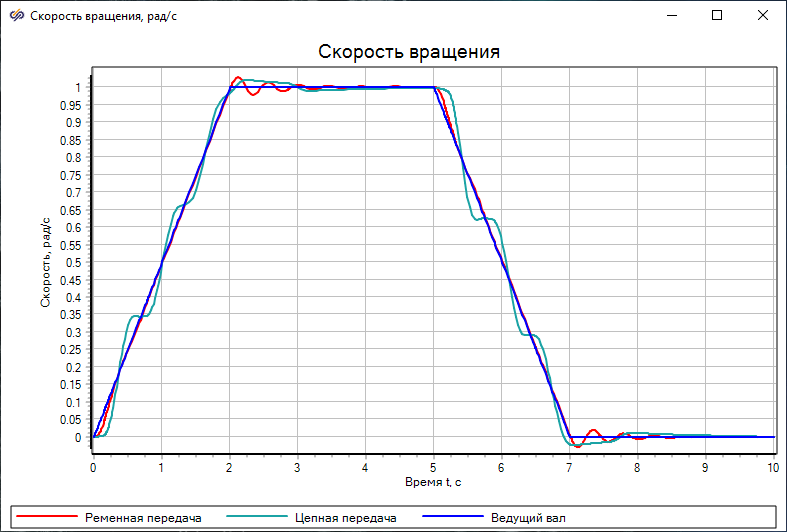

На графике отображаются скорости ведущего вала и ведомых валов цепной и ременной передач (Рисунок 2).


Рис. 2. График скоростей ведущего и ведомых валов цепной и ременной передач

График скорости ведомого вала ременной передачи имеет вид затухающих колебаний, вызванных упругостью ремня.

График скорости ведомого вала цепной передачи имеет скачки скорости, вызванные ударами при натяжении цепи.
