Жесткий и упругий валы

Расположение

SimInTech\Demo\Механика\Приводы\Жесткий и упругий валы\Жесткий и упругий валы.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию жесткого и упругого валов.

Блок "Источник момента" прикладывает к упругому валу крутящий момент, значение которого формируется блоком "Ступенька".

Блоки "Инерция" и "Вращательное трение" моделируют инерцию и трение нагрузки.

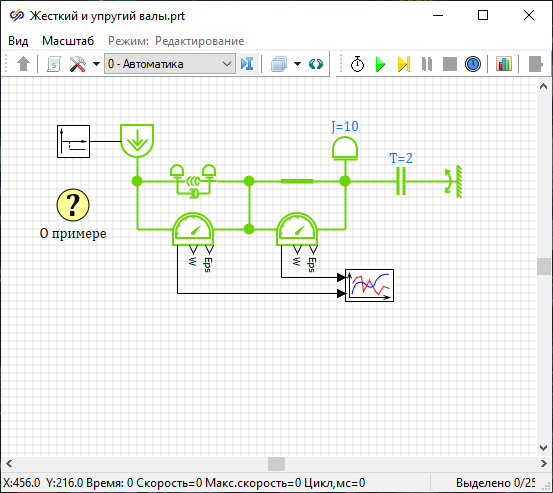

Модель системы с жестким и упругим валами представлена на рисунке (Рисунок 1).

Крутящий момент равен 100 Н·м и в момент времени 2 с ступенчато изменяет значение на нулевое.

Под действием крутящего момента наблюдается угловая деформация упругого вала, представляющая собой затухающие колебания. Деформация жесткого вала равна нулю вне зависимости от передаваемого крутящего момента.

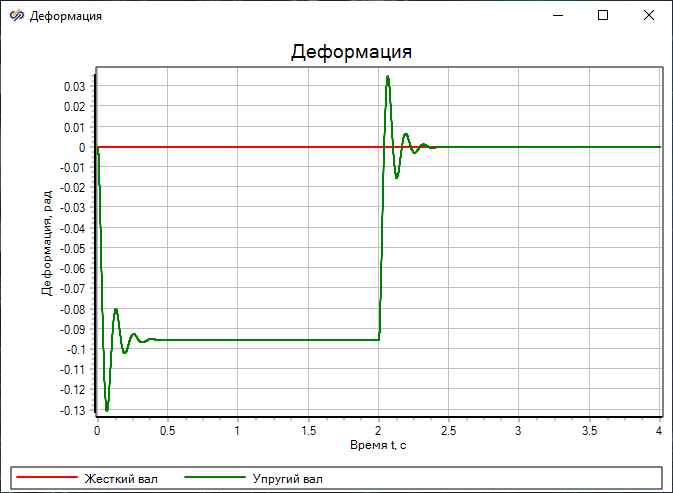

На графике отображаются значения деформации жесткого и упругого валов (Рисунок 2).
