ЭЦД2 - Генератор импульсов (3-фазный, 6-пульсный)

Назначение

Блок предназначен для моделирования генератора управляющих импульсов для трехфазных тиристорных выпрямителей.

Описание

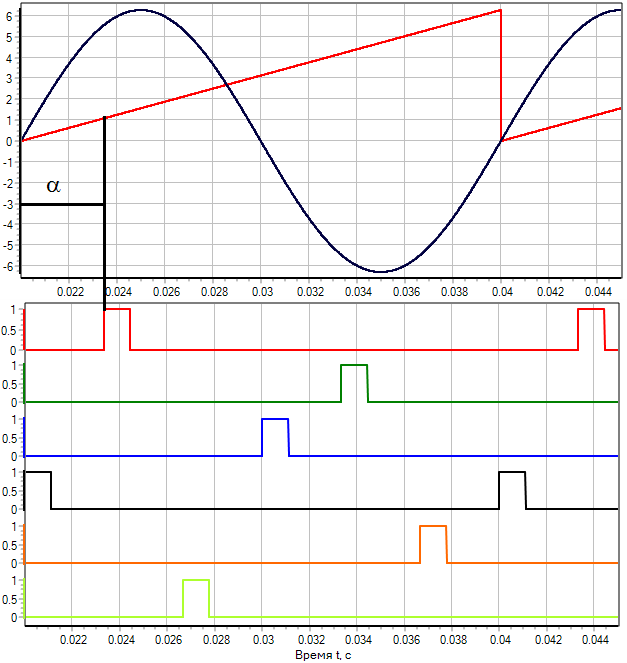

Временная диаграмма работы генератора показана на рисунке 1.

Порт C выдает вектор управляющих сигналов тиристорами Размерность вектора равна шести.

[1, 2, 3, 4, 5, 6] – нумерация в блоке;
[1, 4, 3, 6, 5, 2] – нумерация, обычно принятая для тиристоров.

На вход блока подается угол равный ωt в диапазоне от 0 до 2π, причем начало функции угла должно отсчитываться от начала естественной коммутации тиристора. В качестве источника сигнала угла может использоваться блок ЭЦД2 - ФАПЧ 3-фазный.

Импульс на открытие тиристоров подается однократно с отступом на угол управления α, ширина импульса определяется в свойствах блока.

Если для получения функции угла используется блок ЭЦД2 - ФАПЧ 3-фазный и в качестве опорных напряжений используются фазные значения, то свойство Опорные напряжения должно быть установлено в «A-B-C», а при использовании линейных напряжений в «AB-BC-CA». Причем напряжения на блоке «ЭЦД2 - ФАПЧ 3-фазный» должны быть именно в таком чередовании и именно такой полярности, как указано в значении свойства Опорные напряжения.

Для получения напряжений в 3-х фазной однолинейной схеме можно использовать блок ЭЦД2 - Вольтметр 3-фазный (1 л. сх.) или ЭЦД2 - Измеритель линейных напряжений 3-фазный (1 л. сх.).

Свойства

Параметры

Блок не имеет параметров.

Порты

Примеры

• Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Выпрямители\Тиристорный 3-фазный полумостовой.prt
