ЭЦД2 - Генератор импульсов (1-фазный, 2-пульсный)
 |
 |
|
| в палитре | на схеме |
Назначение
Блок предназначен для моделирования генератора управляющих импульсов для однофазных тиристорных выпрямителей.
Описание

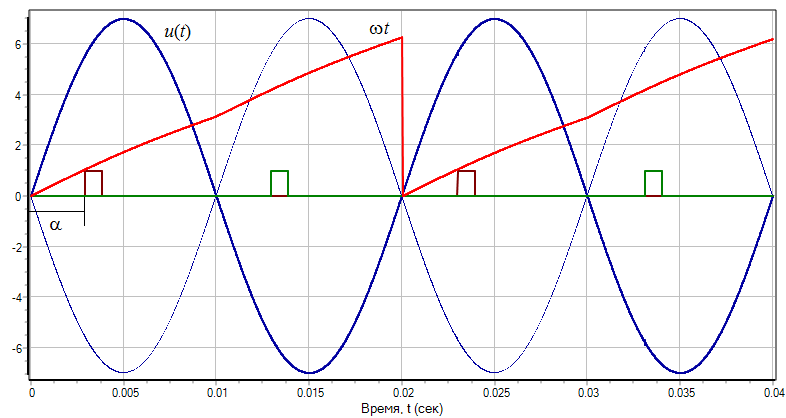

Временная диаграмма работы генератора показана на рисунке 1.
Порт С выдает вектор управляющих сигналов тиристорами. Размерность вектора равна четырем.
На вход блока подается угол равный ωt в диапазоне от 0 до 2π, причем начало функции угла должно отсчитываться от начала положительной полуволны синусоиды источника питания. В качестве источника сигнала угла может использоваться блок ЭЦД2 – ФАПЧ 1-фазный.
Импульс на открытие тиристоров подается однократно с отступом на угол управления α, ширина импульса определяется в свойствах блока. Первый элемент вектора С на положительной полуволне, второй на отрицательной, третий аналогичен второму, четвёртый – первому.
Свойства
| Название | Имя | Описание (опционально) |
|---|---|---|
| Ширина импульса, град. | Iw |
Параметры
Блок не имеет параметров.
Порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| Входные порты | ||
| ωt | Текущий угол напряжения питания |
Математическая |
| α | Угол управления |
Математическая |
| Выходные порты | ||
| С | Управление состоянием элементов, содержащий управляющие сигналы в соотвествии с номером элемента (массив размерностью 4) |
Математическая |
| Ненаправленные порты | ||
| Блок не имеет ненаправленных портов. | ||
Примеры
- Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Выпрямители\Тиристорный 1-фазный мостовой.prt
