ЭЦД2 - Преобразователь 1-фазный мостовой

в палитре на схеме

Назначение

Блок предназначен для моделирования типового однофазного мостового преобразователя.

Описание

Общая схема мостового преобразователя базируется на модели ЭЦД2 – Полупроводниковый безынерционный элемент. В качестве элемента может быть выбран диод, тиристор, IGBT транзистор с параллельно включенным обратным диодом.

В каждый элемент входит параллельно включенная цепочка снаббера, которая в зависимости от значения свойства Вид снаббера представлена R-цепью или RC-цепью.

В качестве примера на рисунке 1 приведена схема однофазного мостового преобразователя на базе IGBT транзистора с обратным диодом.
Внимание:
Для других элементов соблюдается приведенная на рисунке 1 нумерация блоков.

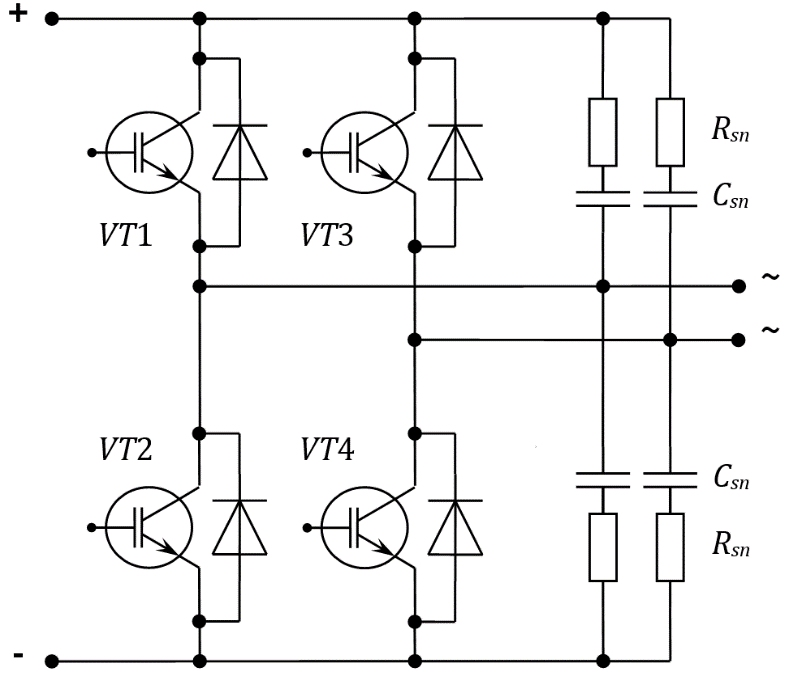

Рисунок 1. Схема 1-фазного мостового преобразователя
где:
  • Rsn, Csn – активные сопротивления и емкости снаббера
  • VT – IGBT транзисторы с обратным диодом

На порт управления C может быть подан массив управляющих сигналов, размерность которого должна равняться четырем. Сигналы подаются на блоки с соответствующими номерами.

В качестве генератора управляющих импульсов может использоваться блок ЭЦД2 - Генератор ШИМ («классический») или ЭЦД2 – Генератор импульсов (1-фазный 2-пульсный).

Свойства

Название Имя Описание (опционально)
Элемент type_vax Значения:
  • Диод
  • Тиристор
  • IGBT+диод
Сопротивление в прямом направлении, Ом Ron
Падение напряжения в прямом направлении, В Uf
Сопротивление обратно включенного диода в прямом направлении, Ом RonVD Применимо только вида ВАХ «IGBT+диод»
Падение напряжения обратно включенного диода в прямом направлении, В UfVD Применимо только вида ВАХ «IGBT+диод»
Вид снаббера type_sn Значения:
  • R
  • R-C
Сопротивление снаббера, Ом Rsn
Ёмкость снаббера, Ф Csn Применимо только для R-C снаббера
Поменять сторону портов P_side Значения: Да/Нет. Изменяет расположение портов постоянного и переменного тока у блока

Параметры

Название Имя Описание (опционально)
Ток элементов [V1,V2,V3,V4], А I_par Массив размерностью 4, содержащий токи в соответствии с номером элемента

Порты

Имя Описание Тип линии связи
Входные порты
С
Управление состоянием элементов. Активируется для видов ВАХ:
  • Тиристор
  • IGBT + диод

Массив размерностью 4, содержащий управляющие сигналы в соответствии с номером элемента

 Математическая
Выходные порты
Блок не имеет выходных портов.
Ненаправленные порты
1 Порт для подключения блока к электрической цепи. Вывод переменного тока Электрическая
0 Порт для подключения блока к электрической цепи. Вывод переменного тока Электрическая
+ Порт для подключения блока к электрической цепи. Вывод постоянного тока Электрическая
– Порт для подключения блока к электрической цепи. Вывод постоянного тока Электрическая

Примеры

  • Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Выпрямители\Тиристорный 1-фазный мостовой.prt
  • Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Выпрямители\1-фазный с ШИМ.prt
