ЭЦД2 - Генератор ШИМ («классический»)

в палитре на схеме

Назначение

Блок предназначен для моделирования генератора управляющих импульсов для однофазного и трехфазного мостовых инверторов с биполярной ШИМ.

Описание

Структура генератора в однофазном режиме показана на рисунке 1, в трехфазном режиме на рисунке 2. Режим устанавливается свойством Число фаз: 1 или 3.

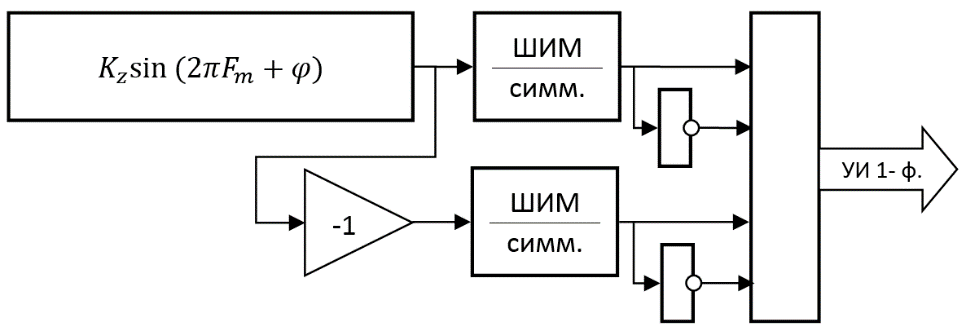

Рисунок 1. Структура генератора в однофазном режиме

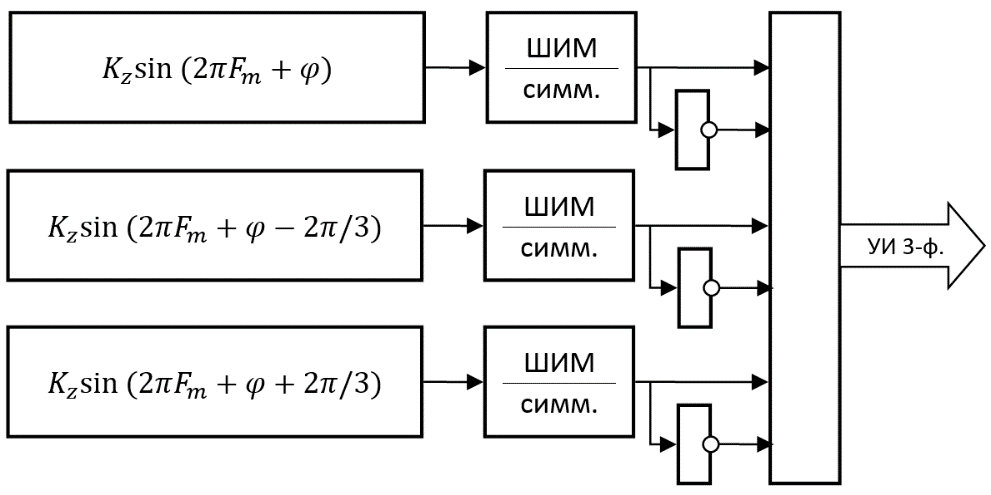

Рисунок 2. Структура генератора в трехфазном режиме

Если свойство блока Внешний сигнал равно «Нет», то используется внутренний генератор синусоидального сигнала (с амплитудой, частотой модуляции и фазой, заданной в свойствах блока), амплитуда которого Kz должна быть 0 < Kz < 1.

Если свойство блока Внешний сигнал равно «Да», то используется внешний сигнал, максимальное значение которого также должно быть меньше 1.

При внешнем управлении:
  • в случае однофазного режима на порт u должен подаваться вектор сигналов размерностью 2:
    • первый элемент – опорный синусоидальный сигнал
    • второй элемент – аналогичен первому, но со знаком минус (опорный синусоидальный сигнал с противоположным знаком)
    • выходной порт С будет иметь размерность 4
  • в случае трёхфазного режима на порт u должен подаваться вектор сигналов размерностью 3 – стандартная симметричная трехфазная система:
    • выходной порт С будет иметь размерность 6

Биполярная ШИМ реализуется с помощью блока «Треугольный сигнал» с размахом от минус 1 до 1.

В случае включенной подстройки фазы треугольный сигнал синхронизируется с опорным сигналом.

Свойства

Название Имя Описание (опционально)
Число фаз Iw Значения: 1 или 3
Внешний сигнал Vout Значения: Да/Нет

Активирует порт u у блока
Несущая частота, Гц Fn
Частота модуляции, Гц Fm
Коэффициент заполнения Kz
Фаза, гр. fi
Подстраивать фазу ResU0 Значения: Да/Нет

Параметры

Блок не имеет параметров.

Порты

Имя Описание Тип линии связи
Входные порты
u Внешний опорный сигнал, размерность которого зависит от значения свойства Число фаз:
  • 1 – размерность 2
  • 3 – размерность 3
Активируется при выборе значения Да свойства Внешний сигнал

Математическая
Выходные порты
С Управление состоянием элементов. Содержит управляющие сигналы в соответствии с номером элемента в виде массива, размерность которого зависит от свойства Число фаз:
  • 1 – размерность 4
  • 3 – размерность 6

Математическая
Ненаправленные порты
Блок не имеет ненаправленных портов.

Примеры

  • Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Инверторы\1-фазный с ШИМ.prt
  • Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Инверторы\3-фазный с ШИМ.prt
