Выборка по активному элементу


		`\| Векторный \| Си \| ST \|`
в палитре	на схеме	`\| Векторный \| Си \| ST \|`

Описание

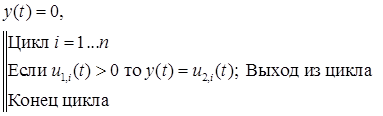

Блок выполняет процедуру выбора элемента из второго вектора по активному элементу управляющего (первого) вектора по следующему алгоритму:

где:

u ₁ = [u _1,1, u _1,2, …, u _1,n] – управляющий входной векторный сигнал
u ₂ = [u _2,1, u _2,2, …, u _2,n] – входной векторный сигнал выбираемых значений
n≥1 – размерность входных сигналов
y(t) – выходной скалярный сигнал

Входные порты


Имя	Описание	Тип линии связи
vector_1	Управляющий входной вектор.	Математическая
vector_2	Вектор выбираемых значений.	Математическая

Выходные порты


Имя	Описание	Тип линии связи
outport	Скалярный выходной сигнал.	Математическая

Свойства

Блок не имеет свойств.

Параметры

Блок не имеет параметров.

Промпт

//Описание блока, выполняющего процедуру выбора элемента
//из второго вектора по активному элементу управляющего (первого) вектора
// u1 = [u1,1, u1,2, …, u1,n] - управляющий входной векторный сигнал
// u2 = [u2,1, u2,2, …, u2,n] - входной векторный сигнал выбираемых значений
// n ≥ 1 - размерность входных сигналов
// y(t) - выходной скалярный сигнал
//Входы:
// vector_1 - управляющий входной вектор
// vector_2 - вектор выбираемых значений
//Выходы: outport - скалярный выходной сигнал

block: (
  type = "Выборка по активному элементу",
  points=[(-200 , 0),(-184 , 0),(-200 , -16),(408 , 308)]
  ),

Примечание:

блок формирует скалярный выходной сигнал, то есть на выход всегда передается только один из элементов второго входного сигнала (либо 0, если все элементы управляющего вектора нулевые).
