Тройник





в палитре на схеме
Блок реализует модель гидравлического тройника, у которого угол между прямым и боковым ответвлениями составляет 90° (Рисунок 1). Рассматривается модель тройника, для площадей проходного сечения которого выполняются следующие условия AA + AC > AB, AA = AB (где AA — площадь прямого ответвления, AC — площадь бокового ответвления).

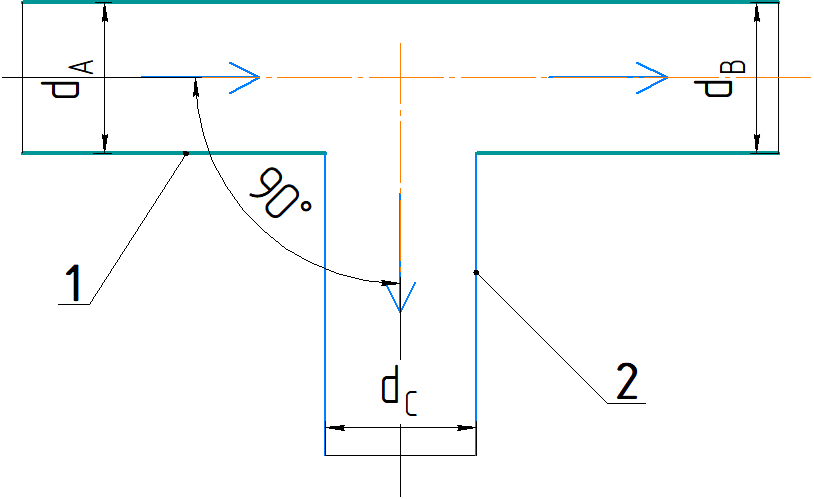

Рис. 1. Схема тройника: 1 – прямое ответвление; 2 – боковое ответвление.

Для определения расхода в ответвлениях тройника применяются выражения, аналогичные зависимостям, используемым в блоке Гидравлический регулируемый дроссель (пункт "2. Параметризация на основе коэффициентов гидравлического сопротивления по справочнику Идельчика"). Расчет потерь давления в тройнике осуществляется на основе коэффициентов сопротивления для ламинарной Klam и турбулентной Kturb областей. Коэффициент сопротивления в турбулентной области течения Kturb для прямого и бокового ответвлений зависят от направления потока и отношения их площадей проходного сечения и определяются на основе табличных данных из справочника Идельчика [1].

Внутренние вычисления блока включают в себя процедуры решения нелинейных уравнений. В связи с этим в процессе моделирования могут возникать ошибки типа "Решение ДАУ не сходится". В таком случае в параметрах расчета необходимо уменьшить значения для параметров "Минимальный шаг" и "Максимальный шаг".

Совместимые блоки

Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.

Входные порты

Имя Описание Тип линии связи
A Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
B Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
C Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Основные свойства Свойства, определяющие основные параметры тройника
Внутренний диаметр прямого ответвления, мм d_A Внутренний диаметр прямого ответвления (d_A = d_B, Рисунок 1) 10 Вещественное
Внутренний диаметр бокового ответвления, мм d_C Внутренний диаметр бокового ответвления (Рисунок 1). При вводе значений диаметров необходимо выполнять следующее условие d_Сd_A 5 Вещественное
Коэффициент сопротивления в ламинарной области K_lam Коэффициент, характеризующий потери давления в ламинарной области течения жидкости 1000 Вещественное

Параметры

Название Имя Описание Тип данных
Массовый расход, кг/с Массовый расход жидкости для гидравлических портов
Порт А _G_A Значение массового расхода жидкости в порте "A". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Порт B _G_B Значение массового расхода жидкости в порте "B". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Порт C _G_C Значение массового расхода жидкости в порте "C". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Объемный расход, л/мин Объемный расход жидкости для гидравлических портов
Порт А _Q_A Значение объемного расхода жидкости в порте "A". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Порт B _Q_B Значение объемного расхода жидкости в порте "B". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Порт C _Q_C Значение объемного расхода жидкости в порте "C". За положительное направление потока выбрано направление по стрелке в соответствии с рисунком (Рисунок 1) Вещественное
Перепад давления, МПа Перепад давления в линиях A-B, A-C и B-C
A → B _p_AB Перепад давления в линии A-B Вещественное
A → C _p_AC Перепад давления в линии A-C Вещественное
B → C _p_BC Перепад давления в линии B-C Вещественное
Число Рейнольдса Значение чисел Рейнольдса в ответвлениях
Прямое ответвление _Re_main Значение числа Рейнольдса в прямом ответвлении Вещественное
Боковое ответвление _Re_side Значение числа Рейнольдса в боковом ответвлении Вещественное
Коэффициент сопротивления в турбулентной области Значение коэффициентов гидравлического сопротивления в ответвлениях Вещественное
Прямое ответвление _K_turb_A Значение коэффициента гидравлического сопротивления прямого ответвления Вещественное
Боковое ответвление _K_turb_C Значение коэффициента гидравлического сопротивления бокового ответвления Вещественное

Примеры

Примеры использования блока:

Литература

  1. Идельчик И. Е. Справочник по гидравлическим сопротивлениям/ Под ред. М. О. Штейнберга.— 3-е изд., перераб. и доп.— М.; Машиностроение, 1992.— 672 с: ил.
