Диффузор





в палитре на схеме
Блок реализует модель гидравлического диффузора с задаваемой длиной расширяющейся части l (Рисунок 1).

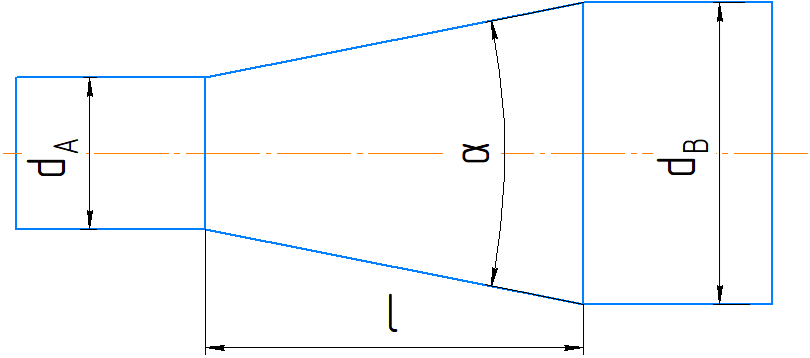

Рис. 1. Схема диффузора.

Для определения расхода жидкости через диффузор применяются выражения, аналогичные зависимостям, используемым в блоке Гидравлический регулируемый дроссель (пункт "2. Параметризация на основе коэффициентов гидравлического сопротивления по справочнику Идельчика"). Расчет потерь давления в диффузоре осуществляется на основе коэффициентов сопротивления для ламинарной Klam и турбулентной Kturb областей. Коэффициент сопротивления в турбулентной области течения Kturb зависит от направления потока, угла расширения α, отношения площадей проходного сечения и числа Рейнольдса и определяется на основе табличных данных из справочника Идельчика [1].

Внутренние вычисления блока включают в себя процедуры решения нелинейных уравнений. В связи с этим в процессе моделирования могут возникать ошибки типа "Решение ДАУ не сходится". В таком случае в параметрах расчета необходимо уменьшить значения для параметров "Минимальный шаг" и "Максимальный шаг".

Совместимые блоки

Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.

Входные порты

Имя Описание Тип линии связи
A Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
B Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Основные свойства Свойства, определяющие основные параметры диффузора
Диаметр отверстия (порт А), мм d_A Диаметр малого проходного сечения (Рисунок 1). При вводе значений диаметров необходимо выполнять следующее условие d_A < d_B 10 Вещественное
Диаметр отверстия (порт B), мм d_B Диаметр большого проходного сечения (Рисунок 1). При вводе значений диаметров необходимо выполнять следующее условие d_A < d_B 20 Вещественное
Коэффициент сопротивления в ламинарной области K_lam Коэффициент, характеризующий потери давления в ламинарной области течения жидкости 1000 Вещественное
Длина, мм l Длина расширяющейся части диффузора 10 Вещественное
Дополнительные свойства Свойства, определяющие дополнительные параметры
Номинальное давление, Па p_nom Свойство, влияющее на ширину области перехода при смене направления потока. Если имеет место частое изменение направления потока, рекомендуется увеличить значение данного свойства 1 Вещественное

Параметры

Название Имя Описание Тип данных
Массовый расход, кг/с _G Значение массового расхода жидкости через диффузор. Отрицательное значение свидетельствует о том, что поток направлен от порта "B" к порту "A" Вещественное
Объемный расход, л/мин _Q Значение объемного расхода жидкости через диффузор. Отрицательное значение свидетельствует о том, что поток направлен от порта "B" к порту "A" Вещественное
Перепад давления (A → B), МПа _p_AB Значение перепада давления в линии A-B Вещественное
Число Рейнольдса _Re Значение числа Рейнольдса Вещественное
Коэффициент сопротивления в турбулентной области _K_turb Значение коэффициента гидравлического сопротивления в турбулентной области течения жидкости Вещественное
Угол раскрытия диффузора, ° _alpha Значение угла расширяющейся части диффузора (Рисунок 1) Вещественное

Примеры

Примеры использования блока:

Литература

  1. Идельчик И. Е. Справочник по гидравлическим сопротивлениям/ Под ред. М. О. Штейнберга.— 3-е изд., перераб. и доп.— М.; Машиностроение, 1992.— 672 с: ил.
