SimInTech\Demo\Гидросистемы\Расход жидкости через гидравлические линии\Расход
жидкости через гидравлические линии.prt
Описание
Данный проект демонстрирует возможности библиотеки "Гидросистемы" для моделирования
расхода жидкости через гидравлические линии различного типа.
Модель системы расхода жидкости через гидравлические линии представлена рисунке (Рисунок
1).

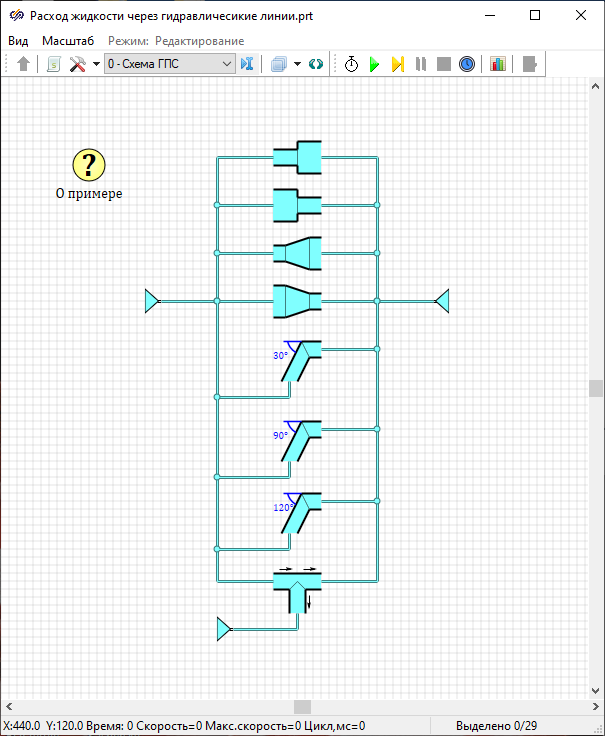

Рисунок 1. Окно проекта демо-примера
На вход блоков подгруппы "Гидравлические линии" с помощью блока "Источник
давления жидкости" подается постоянное давление 100 бар (10 МПа).
К выходным портам (порты "B") блоков подключен блок "Источник давления
жидкости", который является источником переменного давления.
Переменное давление задается в виде синусоиды с постоянной средней составляющей 100 бар,
амплитудой 50 бар и частотой 5 Гц.
На графиках отображается объемный расход (л/мин) через проточные части рассматриваемых
элементов: "Внезапное расширение" и "Внезапное сужение" (Рисунок
2), "Диффузор" и "Конфузор" (Рисунок

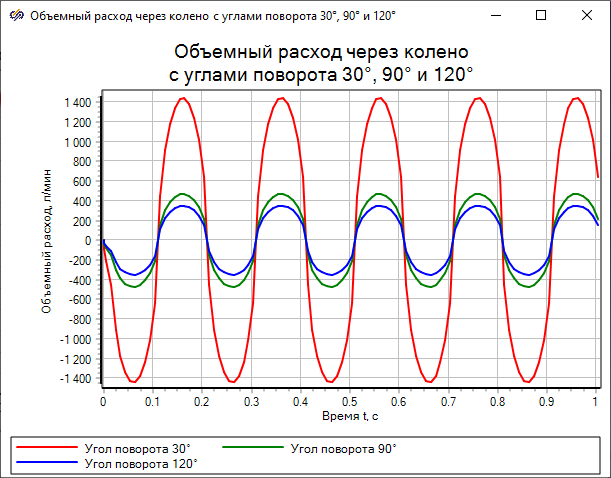

3), "Колено" с углами поворота 30°, 90° и 120° (Рисунок

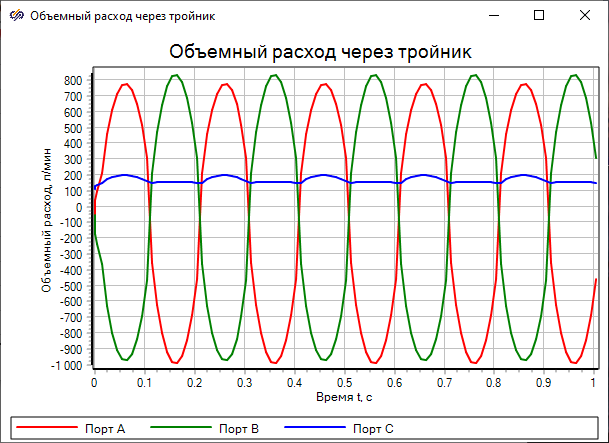

4), "Тройник" (Рисунок
5).

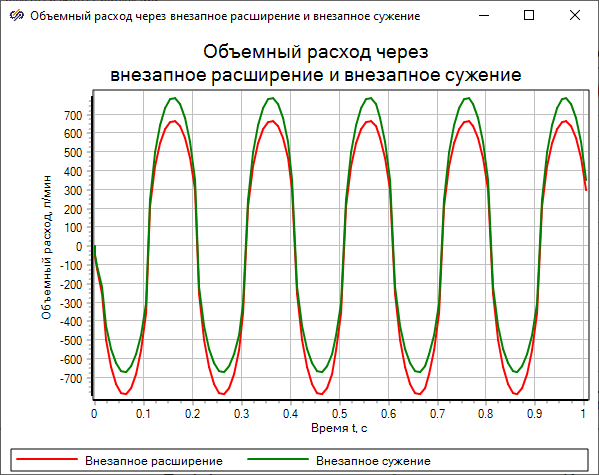

Рисунок 2. Объемный расход через внезапное расширение и внезапное сужение.

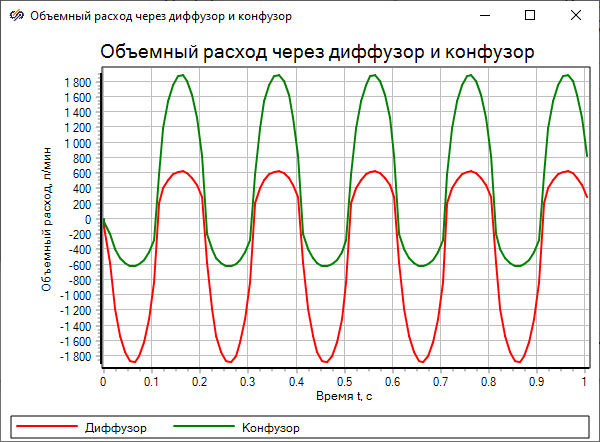

Рисунок 3. Объемный расход через диффузор и конфузор.
