Конфузор
 |
 |
|
| в палитре | на схеме |
Для определения расхода жидкости через конфузор применяются выражения, аналогичные зависимостям, используемым в блоке Гидравлический регулируемый дроссель (пункт "2. Параметризация на основе коэффициентов гидравлического сопротивления по справочнику Идельчика"). Расчет потерь давления в конфузоре осуществляется на основе коэффициентов сопротивления для ламинарной Klam и турбулентной Kturb областей. Коэффициент сопротивления в турбулентной области течения Kturb зависит от направления потока, угла расширения α, отношения площадей проходного сечения и числа Рейнольдса и определяется на основе табличных данных из справочника Идельчика [1].
Внутренние вычисления блока включают в себя процедуры решения нелинейных уравнений. В связи с этим в процессе моделирования могут возникать ошибки типа "Решение ДАУ не сходится". В таком случае в параметрах расчета необходимо уменьшить значения для параметров "Минимальный шаг" и "Максимальный шаг".
Совместимые блоки
Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| A | Гидравлический порт для подключения совместимых блоков | ГС - Гидравлическая |
| B | Гидравлический порт для подключения совместимых блоков | ГС - Гидравлическая |
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Основные свойства | Свойства, определяющие основные параметры конфузора | |||

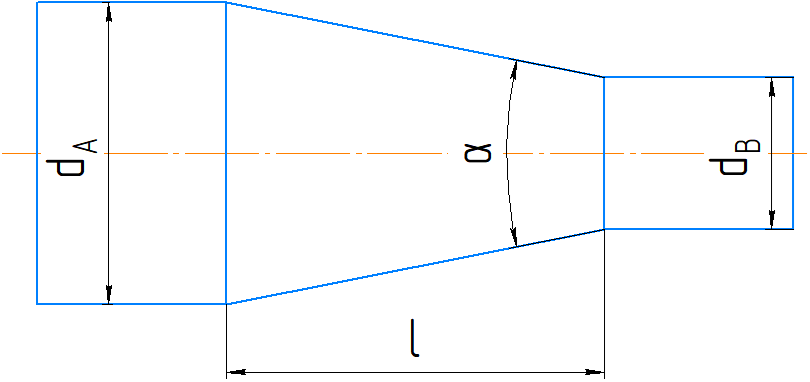

| Диаметр отверстия (порт А), мм | d_A | Диаметр малого проходного сечения (Рисунок 1). При вводе значений диаметров необходимо выполнять следующее условие d_A > d_B | 20 | Вещественное |
| Диаметр отверстия (порт B), мм | d_B | Диаметр большого проходного сечения (Рисунок 1). При вводе значений диаметров необходимо выполнять следующее условие d_A > d_B | 10 | Вещественное |
| Коэффициент сопротивления в ламинарной области | K_lam | Коэффициент, характеризующий потери давления в ламинарной области течения жидкости | 1000 | Вещественное |
| Длина, мм | l | Длина расширяющейся части диффузора | 10 | Вещественное |
| Дополнительные свойства | Свойства, определяющие дополнительные параметры | |||
| Номинальное давление, Па | p_nom | Свойство, влияющее на ширину области перехода при смене направления потока. Если имеет место частое изменение направления потока, рекомендуется увеличить значение данного свойства | 1 | Вещественное |
Параметры
| Название | Имя | Описание | Тип данных |
|---|---|---|---|
| Массовый расход, кг/с | _G | Значение массового расхода жидкости через конфузор. Отрицательное значение свидетельствует о том, что поток направлен от порта "B" к порту "A" | Вещественное |
| Объемный расход, л/мин | _Q | Значение объемного расхода жидкости через конфузор. Отрицательное значение свидетельствует о том, что поток направлен от порта "B" к порту "A" | Вещественное |
| Перепад давления (A → B), МПа | _p_AB | Значение перепада давления в линии A-B | Вещественное |
| Число Рейнольдса | _Re | Значение числа Рейнольдса | Вещественное |
| Коэффициент сопротивления в турбулентной области | _K_turb | Значение коэффициента гидравлического сопротивления в турбулентной области течения жидкости | Вещественное |
| Угол сужения конфузора, ° | _alpha | Значение угла сужающей части конфузора (Рисунок 1) | Вещественное |
Примеры
Литература
- Идельчик И. Е. Справочник по гидравлическим сопротивлениям/ Под ред. М. О. Штейнберга.— 3-е изд., перераб. и доп.— М.; Машиностроение, 1992.— 672 с: ил.
