Блок реализует модель гидравлического колена (изогнутой трубы) с задаваемым углом поворота
α (Рисунок 1).
Колено представляет собой изогнутый участок, у которого закругления внутренней и внешней
стенок не являются дугами концентрических окружностей [1].

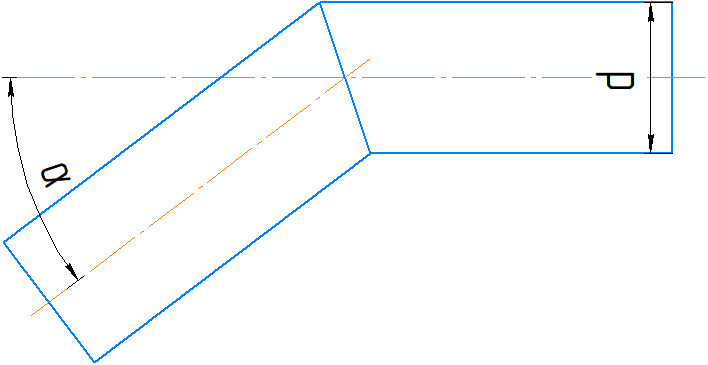

Рис. 1. Схема колена.
Для определения расхода жидкости через колено применяются выражения, аналогичные
зависимостям, используемым в блоке Гидравлический регулируемый дроссель (пункт "2. Параметризация на
основе коэффициентов гидравлического сопротивления по справочнику Идельчика"). Расчет
потерь давления в колене доступен для значений угла поворота 0° < α ≤
120° и осуществляется на основе коэффициентов сопротивления для ламинарной
Klam и турбулентной Kturb областей. Коэффициент
сопротивления Kturb определяются на основе табличных данных из справочника
Идельчика [1].
Совместимые блоки
Соединение блока с другими блоками должно осуществляться в соответствии со следующим
правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими
гидравлические полости. Например, с такими блоками, как "Гидравлический бак",
"Гидравлическая полость", полостью блока "Гидромеханический преобразователь",
полостями гидроцилиндров и другими.
Входные порты
Имя
Описание
Тип линии связи
A
Гидравлический порт для подключения совместимых блоков
Идельчик И. Е. Справочник по гидравлическим сопротивлениям/ Под ред. М. О.
Штейнберга.— 3-е изд., перераб. и доп.— М.; Машиностроение, 1992.— 672 с: ил.
