ЭЦС - RLC - цепь

|Си|
в палитре на схеме

Блок реализует модель цепи, состоящих из различных сочетаний линейных R, L, C элементов с их последовательным или параллельным включением. Используется совместно c элементами библиотеки "ЭЦ-Статика (ЭЦС) v2.0".

Полное сопротивление RLC-цепи определяется выражением:
  • при последовательном соединении:

  • при параллельном соединении:

где:
  • j - мнимая единица;
  • ω - угловая частота, рад/с;
  • f - частота контура переменного тока, Гц;
  • R, L, C - заданное в свойствах блока значение активного сопротивления, индуктивности и ёмкости.

Переключение вариантов цепи, реализуемой в модели, осуществляется путем изменения значения свойства "Вид цепи". При этом изменяется состав слагаемых в соответствующих выражениях.

В блоке предусмотрена возможность изменения графического представления RLC-цепи, присвоением свойству "Показывать вид цепи" значений: "нет", "текст", "мнемосхема". На рис. 2 представлены варианты графического отображения блока при значении "R-L" свойства "Вид цепи". При выборе значений "R", "L" и "C" свойства "Вид цепи", независимо от значения свойства "Показывать вид цепи" графическое изображение блока представляется в виде мнемосхемы.

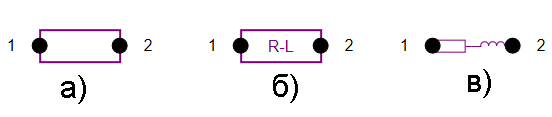

Рис. 1. Варианты отображения блока
где:
  • a - вид блока при значении свойства "Показывать вид цепи", установленном в "Нет";
  • б - вид блока при значении свойства "Показывать вид цепи", установленном в "Текст";
  • в - вид блока при значении свойства "Показывать вид цепи", установленном в "Мнемосхема".

Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях (для информации о расчете по мгновенным значениям см. блок "ЭЦД - RLC-цепь").

Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

За положительное направление тока принято направление от порта "1" к порту "2".

Порты

  • 1 - порт электрической связи;
  • 2 - порт электрической связи.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Вид цепи - может принимать следующие значения:
    • "R" - активное сопротивление;
    • "L" – индуктивность;
    • "С" – ёмкость;
    • "R-L" – последовательное соединение R и L;
    • "R-C" - последовательное соединение R и C;
    • "L-C" - последовательное соединение L и С;
    • "R-L-C" - последовательное соединение R, L и C;
    • "R//L" - параллельное соединение R и L;
    • "R//C" - параллельное соединение R и C;
    • "L//C" - параллельное соединение L и C;
    • "R//L//C" - параллельное соединение R, L и C
  • Сопротивление, Ом;
  • Индуктивность, Гн;
  • Ёмкость, Ф;

Дополнительные:

  • Показывать вид цепи;
  • Цвет - устанавливает цвет условного графического отображения блока;
  • Шрифт - устанавливает шрифт условного графического отображения блока;
  • Метод расчета.

Параметры

  • Ток комплексный (rms), A*;
  • Ток (rms/inst), A**.

* Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчете в мгновенных значениях.

** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях.
