ЭЦС - Нагрузка RLC

|Си|
в палитре на схеме

Блок реализует модель однофазной статической нагрузки, представляемой постоянными значениями активного и реактивного сопротивлений. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) v2.0".

Модель статической нагрузки основана на схемах замещения, приведенных на рисунке 1. Вид соединения выбирается изменением значения свойства "Вид схемы замещения".

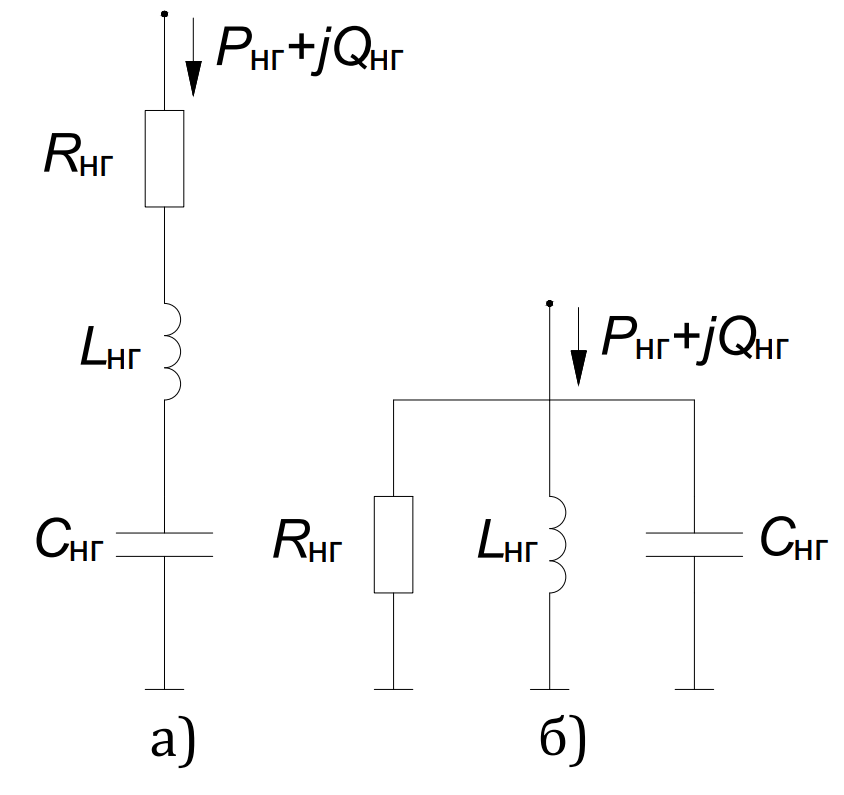

Рис. 1. Схемы замещения нагрузки RLC
где:
  • а – последовательная схема;
  • б – параллельная схема.

Значения параметров схемы замещения определяются на основании заданных номинальных значений активной мощности Pном, индуктивной реактивной мощности QLном, емкостной реактивной мощности QCном, напряжения Uном и частоты fном.

При последовательном соединении элементов схемы замещения ее параметры определяются по формулам:

При параллельном соединении элементов схемы замещения ее параметры определяются по формулам:

где Iном – номинальный ток нагрузки равный:

При задании нулевых значений мощностей нагрузки (Pном = 0, QLном = 0, QCном = 0) схема замещения нагрузки представляется сопротивлением R = 1012 Ом.

Задание резонансных значений реактивных мощностей (QLном = QCном) при Pном = 0 не допускается.

Свойства "Вид нагрузки", "Сопротивление, Ом", "Индуктивность, Гн" и "Ёмкость, Ф" имеют справочное назначение и автоматически определяются на основании введенных номинальных данных.

За положительное направление тока принято направление от порта "1" к порту "2".

Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях.

Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

Порты

  • 1 – порт электрической связи;
  • 2 – порт электрической связи;

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Номинальные:

  • Номинальное напряжение (rms), В;
  • Номинальная частота, Гц;
  • Вид схемы замещения;
  • Номинальная активная мощность, кВт;
  • Номинальная индуктивная реактивная мощность, квар;
  • Номинальная емкостная реактивная мощность, квар;

Расчетные значения схемы замещения:

  • Вид нагрузки;
  • Сопротивление, Ом;
  • Индуктивность,Гн;
  • Ёмкость, Ф.

Дополнительные:

  • Цвет – устанавливает цвет УГО блока;
  • Шрифт – устанавливает шрифт текста УГО блока;
  • Метод расчета.

Параметры

  • Ток комплексный (rms), А*;
  • Ток (rms/inst), А**;
  • Напряжение комплексное (rms), В*;
  • Напряжение (rms/inst), В**.
  • Мощность активная, кВт***;
  • Мощность реактивная, квар***;
  • Мощность полная, кВА***.

*Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчёте в мгновенных значениях.

** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях

***Вычисляется только при расчете в комплексных числах
