ЭЦД2 - ФАПЧ 1-фазный
 |
 |
|
| в палитре | на схеме |
Назначение
Блок используется для моделирования устройства фазовой автоподстройки частоты для однофазного сигнала.
Описание

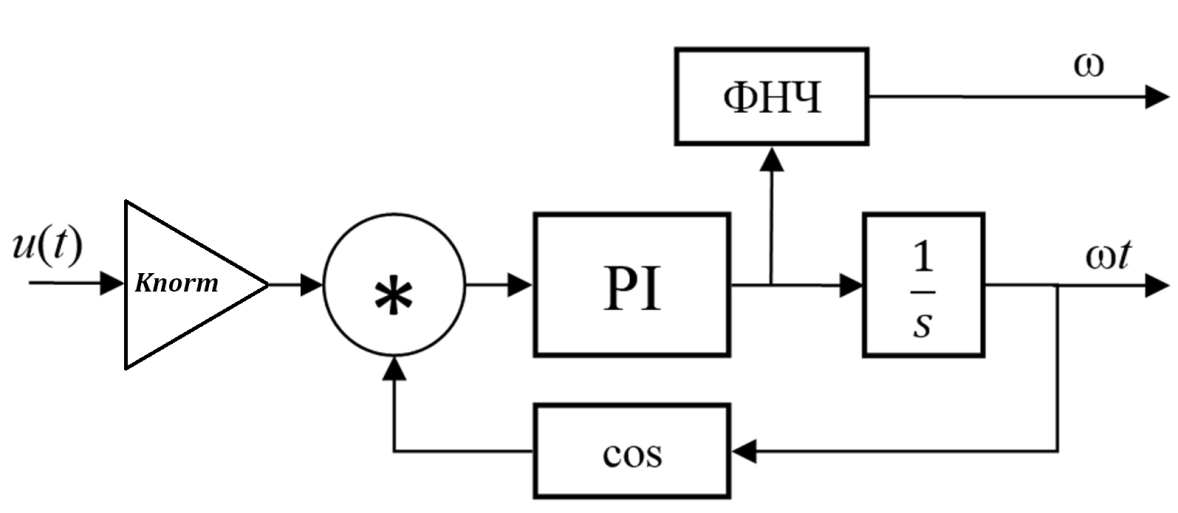

Структура модели устройства фазовой автоподстройки частоты для однофазного сигнала показана на рисунке 1.
Рисунок 1 – Структура устройства ФАПЧ для 1-фазного сигнала
Блок служит для определения функции угла (ωt) синусоидального сигнала, который используется, например, в блоке «ЭЦД2 - Генератор импульсов (1-фазный, 2-пульсный)». Угол изменяется в диапазоне от 0 до 2π, причем значение 0 соответствует началу положительной полуволны входного сигнала.
Сигнал после пи-регулятора (PI) представляет собой частоту входного сигнала, а после интегрирования угол.
Скорость и точность определения угла сильно зависит от настроек блока. На первом периоде входного сигнала значение угла (ωt) может значительно расходиться с реальным значением.
Свойства
| Название | Имя | Описание |
| Нормировочный коэффициент | Knorm | Как правило, задается таким, что бы максимальное значение сигнала соответствовало значению 1. |
| Коэффициент усиления Kp | Kp | |
| Коэффициент усиления Ki | Ki | |
| Постоянная времени ФНЧ, с | Fm | |
| Начальная радиальная частота, 1/с | w0 | |
| Начальный угол, град | g0 |
Параметры
Блок не имеет параметров.
Порты
| Входные порты | ||
| Имя | Описание | Тип связи |
| u | Внешний периодический сигнал | математическая |
| Выходные порты | ||
| Имя | Описание | Тип связи |
| ω | Радиальная частота, 1/с | математическая |
| ωt | Угол, рад., в диапазоне от 0 до 2π | математическая |
| Ненаправленные порты | ||
| отсутствуют | ||
Примеры
Demo\Электрика\ЭЦ-Динамика v 2\Полупроводниковые преобразователи\Выпрямители\Тиристорный 1-фазный мостовой.prt
