ЭЦД – Операционный усилитель

Блок реализует модель операционного усилителя. Используется в цепях c элементами библиотеки ЭЦ - Динамика (ЭЦД) 2.0.

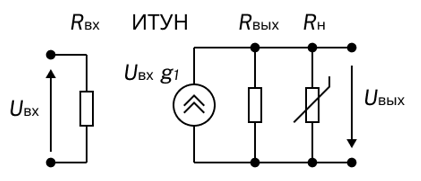

Каждому уровню модели операционного усилителя (ОУ) соответствуют разные схемы замещения.

Коэффициент усиления ИТУН определяется как: g₁ = A / R_вых.

Ограничение выходного напряжения осуществляется сопротивлением R_н с нелинейной характеристикой: если -U_max ≤ U_вых ≤ U_max, то R_н = ∞, иначе R_н = 0.01 · R_вых / A.

Схема замещения подуровня 1.1 отличается от основной схемы уровня 1 отсутствием нелинейного сопротивления для ограничения выходного напряжения.

где GBW – частота единичного усиления.

Ограничение выходного напряжения осуществляется аналогично схеме 1 (Рисунок 1).

Схема замещения подуровня 2.1 отличается от основной схемы уровня 2 отсутствием нелинейного сопротивления для ограничения выходного напряжения.

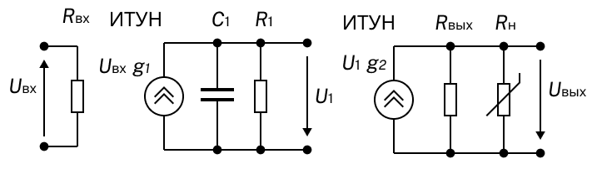

ИТУН первого каскада имеет нелинейную характеристику.

Если U₁ < -U_m или U₁ > U_m , то ток источника ограничивается значением I_m. Ток I_m определятся скоростью нарастания выходного напряжения SRP: I_m = C₁(SRP). Напряжение U_m = I_m · g₁.

Данная модель ОУ предполагает наличие в схеме источников входного сигнала (напряжения).

Если источники отсутствуют, то для работы такой схемы необходимо задать свойство "Начальное напряжение конденсатора, В" НЕ равное нулю для одного из RC-элементов.

Порты

Имя	Описание	Тип линии связи
-	Порт электрической связи	Электрическая
+	Порт электрической связи	Электрическая
3	Порт электрической связи	Электрическая

Свойства

Название	Имя	Описание	По умолчанию	Тип данных
Марка	Type	Марка ОУ		Строка
Уровень модели	mlevel	Уровень используемой модели: "1 – безынерционный, с ограничением Uвых"; "1.1 – безынерционный, без ограничения Uвых" "2 – двухкаскадный, с ограничением Uвых" "2.1 – двухкаскадный, без ограничения Uвых"	1.1 – безынерционный, без ограничения Uвых	Целое
Коэффициент усиления без обратной связи на постоянном токе	A	Значение коэффициента усиления при отсутствии обратной связи на постоянном токе	200000	Вещественное
Входное сопротивление, Ом	RIN	Значение входного сопротивления ОУ	2000000	Вещественное
Выходное сопротивление, Ом	ROUT	Значение выходного сопротивления ОУ	100	Вещественное
Максимальное выходное напряжение, В	VMAX	Ограничение максимального выходного напряжения. Свойство доступно при выборе уровня модели "1 – безынерционный, с ограничением Uвых" или "2 – двухкаскадный, с ограничением Uвых"	10	Вещественное
Максимальная скорость нарастания выходного напряжения, В/с	SRP	Ограничение максимальной скорости нарастания выходного напряжения. Свойство доступно при выборе уровня модели "2 – двухкаскадный, с ограничением Uвых" или "2.1 – двухкаскадный, без ограничения Uвых"	500000	Вещественное
Частота единичного усиления, Гц	GBW	Частота единичного усиления. Свойство доступно при выборе уровня модели "1 – безынерционный, с ограничением Uвых" или "2 – двухкаскадный, с ограничением Uвых" или "2.1 – двухкаскадный, без ограничения Uвых"	1000000	Вещественное
Имя на схеме	sc_name	Подпись блока на схеме		Строка

Параметры

Название	Имя	Описание	По умолчанию	Тип данных
Ток, A	I_out	Ток	[0]	Массив

Примеры

Примеры использования блока:

• Увеличение напряжения в электрической сети
• Генератор синусоидального сигнала
