Инерционный предохранительный клапан

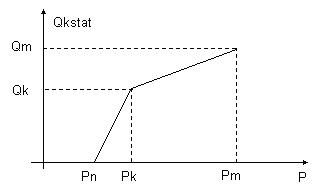

Блок реализует математическую модель инерционного предохранительного клапана гидропривода. Статическая характеристика клапана имеет вид

Блок имеет 1 входной порт и 2 выходных порта.

На входной порт подается сигнал, соответствующий значению давления Р в магистрали привода.

Выходные порты:

На 1-ом выходном порте (справа) формируется сигнал, соответствующий значению динамического расхода клапана Qkl, подаваемого в магистраль;

На 2-ом выходном порте (сверху) формируется сигнал, соответствующий значению расчетного статического расхода клапана Qklstat.

Свойства:

• Давление начала открытия клапанаРn, Па;

• Давление, определяющее рабочее открытие клапанаPk, Па;

• Давление, определяющее полное открытие клапана Pm, Па;

• Расход клапана Qkпри давлении Pk, м^3/c;

• Максимальный расход клапана Qmпри давлении Pm, м^3/c;

• Постоянная времени клапана Tkl, с.

Примечания:

1. Если какие-то именованные параметры математической модели в процессе моделирования изменяются, то в Редакторе глобальных параметров Проекта должны быть реализованы соответствующие расчетные соотношения.
