Переменное вращательное трение

Модель контактного трения двух вращающихся тел

Расположение

SimInTech\Demo\Механика\Элементы вращательного движения\Переменное вращательное трение\Переменное вращательное трение.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию контактного трения двух вращающихся тел.

Блок "Инерция" моделирует вращение тела.

Блок "Источник момента" моделирует действие внешнего крутящего момента, значение которого формируется блоком "Меандр".

Блок "Переменное вращательное трение" моделирует контактное трение тела с неподвижным основанием, под действием переменной прижимной силы, значение которой формируется блоком "Линейный источник".

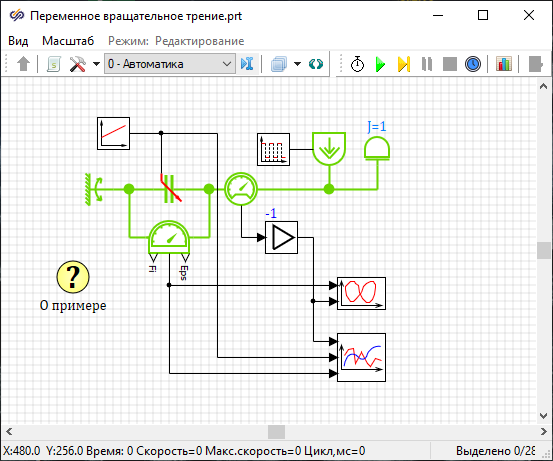

Модель системы с двумя трущимися телами представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

Под действием крутящего момента, меняющего знак, тело совершает возвратно-вращательное движение. Момент сил трения изменяется в зависимости от скорости проскальзывания и прижимной силы.

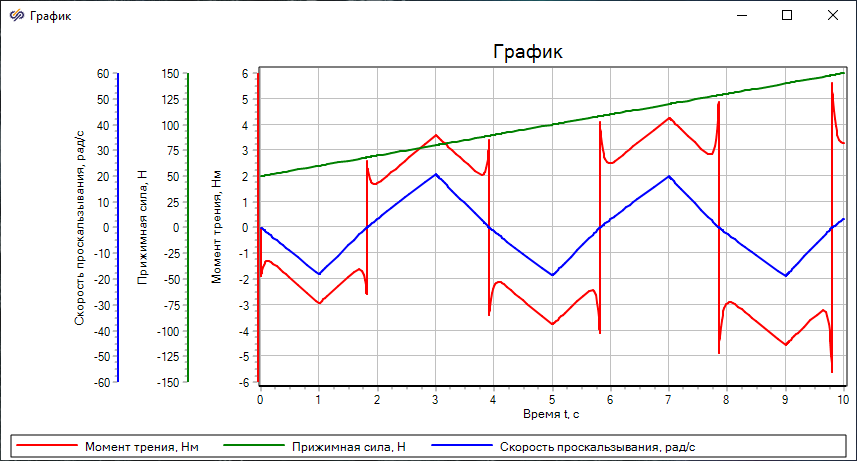

На графике отображаются значения момента сил трения, прижимной силы и скорости проскальзывания (Рисунок 2).


Рис. 2. График значений момента сил трения, прижимной силы и скорости проскальзывания

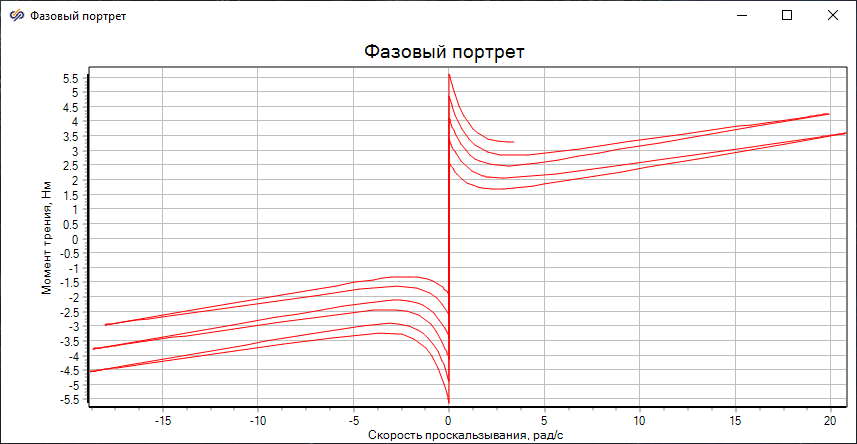

На фазовом портрете отображается набор зависимостей момента сил трения от скорости проскальзывания при различных значениях прижимной силы (Рисунок 3).


Рис. 3. Фазовый портрет системы
