Данный проект демонстрирует возможности библиотеки "Механика" по моделированию
инерции относительного движения.
Блоки "Задатчик профиля вращательного движения" моделируют вращение валов с
ускорениями, значения которых формируются блоками "Синусоида" и
"Константа".
Блок "Инерция относительного движения" моделирует действие крутящего момента,
пропорционального относительному ускорению.

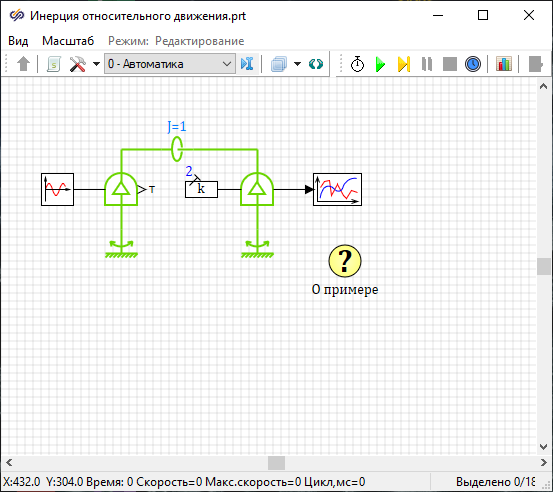

Модель системы с инерцией относительного движения представлена на рисунке (Рисунок
1).
Рис. 1. Окно проекта демо-примера

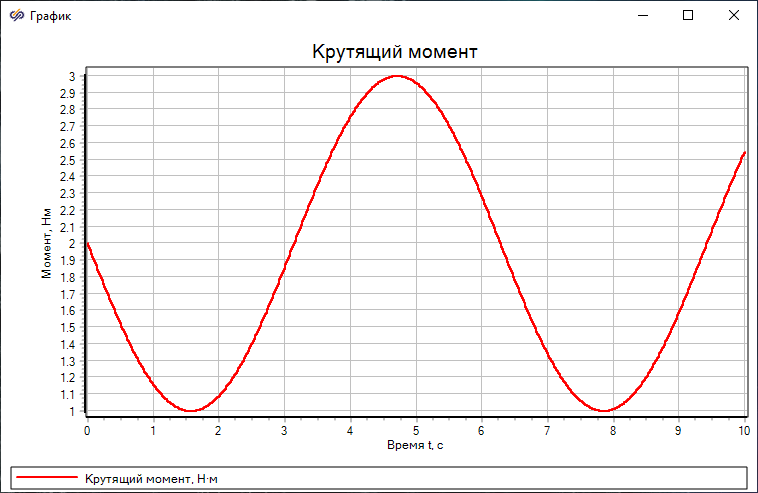

На графике отображается крутящий момент, необходимый для движения валов с заданными
ускорениями (Рисунок 2).
Рис. 2. График значений крутящего момента
Крутящий момент пропорционален разности сигналов блоков "Синусоида" и
"Константа".
