Несбалансированная нагрузка
Модель эксцентрика
Расположение
SimInTech\Demo\Механика\Элементы вращательного движения\Несбалансированная нагрузка\Несбалансированная нагрузка.prt
Описание
Данный проект демонстрирует возможности библиотеки "Механика" по моделированию вращения тела, момент инерции которого зависит от его угла поворота.
Блок "Несбалансированная нагрузка" моделирует вращение тела с переменным моментом инерции.
Блок "Источник момента" моделирует действие крутящего момента на тело.
Блок "Делитель" вычисляет значение момента инерции тела.
Блок "Перевод радиан в градусы" преобразует единицы измерения угла поворота тела.

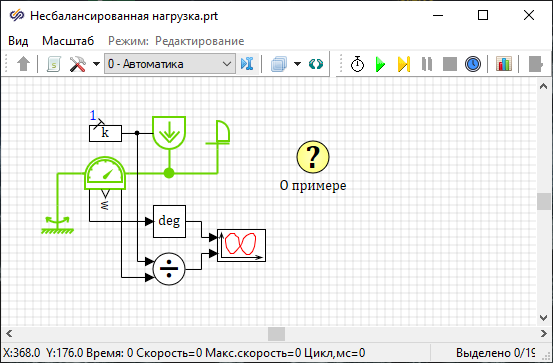

Модель системы с эксцентриком представлена на рисунке (Рисунок
1).
Рис. 1. Окно проекта демо-примера

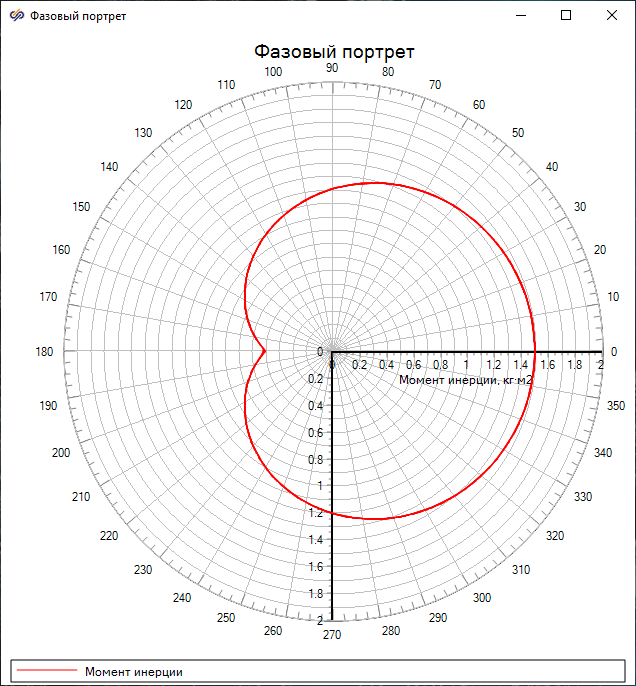

На графике отображается зависимость момента инерции тела от угла поворота (Рисунок
2).
Рис. 2. Фазовый портрет эксцентрика
