Безынерционный и свободный вращательные элементы

Модель вращения безынерционного элемента

Расположение

SimInTech\Demo\Механика\Элементы вращательного движения\Безынерционный и свободный вращательные элементы\Безынерционный и свободный вращательные элементы.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию безынерционного и свободного вращательного элементов.

Блоки "Источник момента" моделируют действие внешних крутящих моментов на безынерционный элемент. Значение одного момента меняется по гармоническому закону, а значение второго нелинейно зависит от ускорения движения и вычисляется путем интерполяции.

Блоки "Датчик момента" считывают значения моментов, передаваемых по линиям связи.

Блок "Свободный вращательный элемент" моделирует вращение элемента, оказывающего нулевое воздействие на другие элементы.

Блок "Безынерционный вращательный элемент" рассчитывает ускорение движения таким образом, чтобы суммарный крутящий момент, действующий на него, был равен нулю.

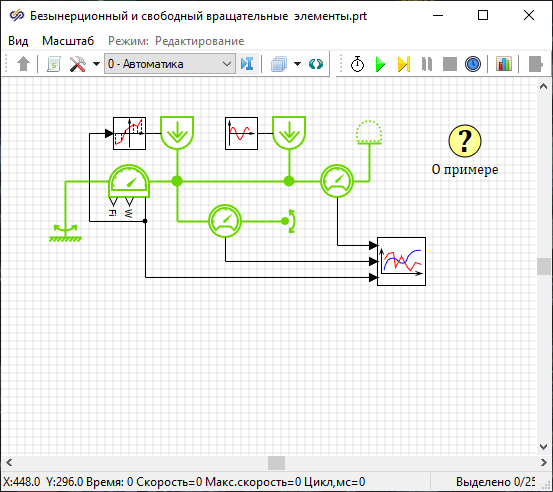

Модель системы с безынерционным и свободным вращательными элементами представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-пример

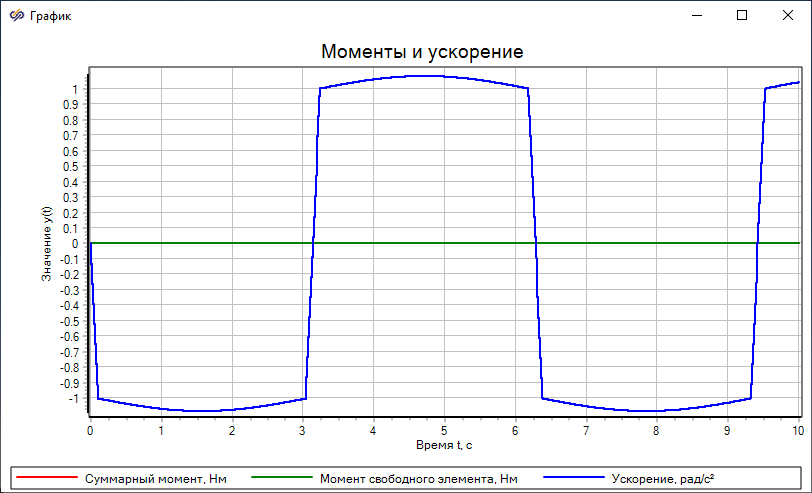

На графике отображается суммарный крутящий момент, действующий на безынерционный элемент, крутящий момент, действующий со стороны свободного элемента, и ускорение вращения (Рисунок 2).


Рис. 2. График значений крутящих моментов и ускорения вращения

Крутящие моменты всегда равны нулю.
