Преобразователи

Расположение

SimInTech\Demo\Механика\Электромеханические преобразователи\Преобразователи\Преобразователи.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию электропривода и соленоида.

Блок "Вращательный электромеханический преобразователь" реализует упрощенную модель электропривода, у которого крутящий момент пропорционален силе тока, а напряжение пропорционально скорости вращения (противо-ЭДС).

Блок "Поступательный электромеханический преобразователь" реализует упрощенную модель соленоида, у которого электромагнитная сила пропорциональна силе тока, а напряжение пропорционально скорости движения.

Блоки "Источник напряжения" моделируют источники постоянного напряжения 10 В.

Блоки "RLC-цепь" моделируют сопротивление и индуктивность ротора электропривода и обмотки соленоида.

Блок "Инерция" моделирует вращение вала электропривода.

Блок "Масса" моделирует движение рабочего органа соленоида.

Блок "Вращательное трение" моделирует действие момента сил трения на вал электропривода.

Блок "Поступательная пружина" моделирует действие сил сопротивления нагрузки.

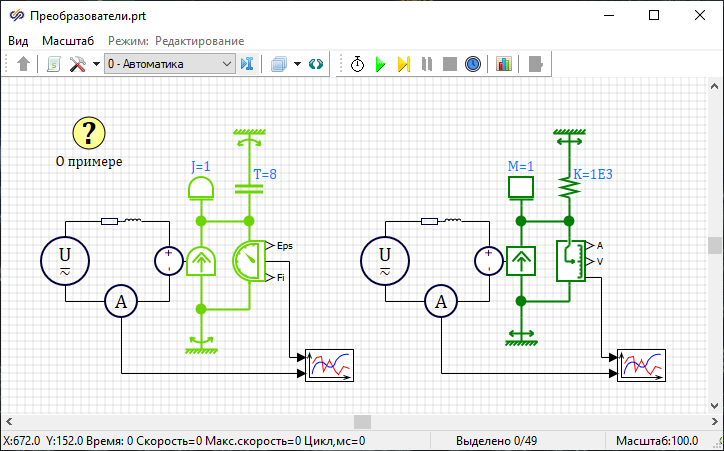

Модель системы с электроприводом и соленоидом представлена на рисунке (Рисунок 1).

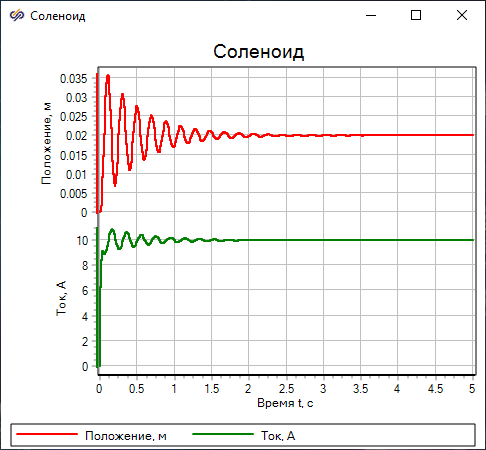

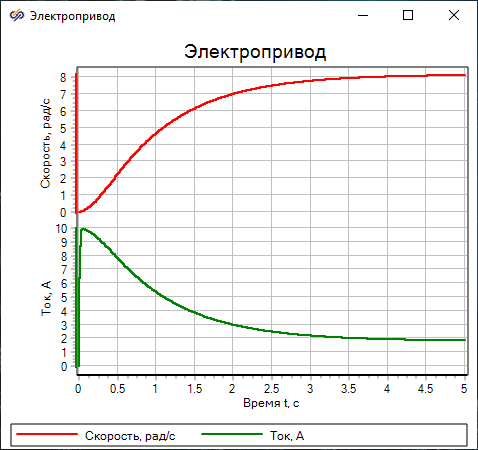

На графиках отображаются скорость вращения и сила тока в электроприводе (Рисунок 2) и положение и сила тока соленоида (Рисунок 3).
