Данный проект демонстрирует возможности библиотеки "Механика" по моделированию
поступательного движения пьезопривода под переменной нагрузкой.
Блок "Пьезоэлектрический столб" моделирует электромеханические процессы расширения и
сжатия слоев пьезопривода.
Блок "Источник напряжения" моделирует источник напряжение, значение которого
формируется блоком "Ступенька" с подписью "Напряжение".
Блок "Источник силы" моделирует действие переменной силы сопротивления нагрузки,
значение которой формируется блоком "Ступенька" с подписью "Нагрузка".
Модель системы с пьезоприводом представлена на рисунке (Рисунок 1).

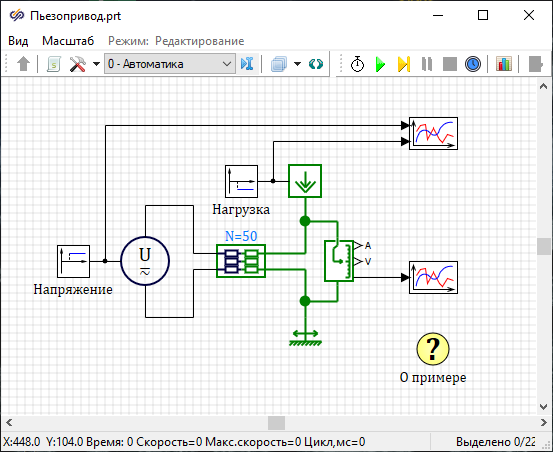

Рис. 1. Окно проекта демо-примера
На графиках отображаются значения управляющего напряжения и силы сопротивления нагрузки
(Рисунок 2), а
также удлинения пьезопривода (Рисунок 3).

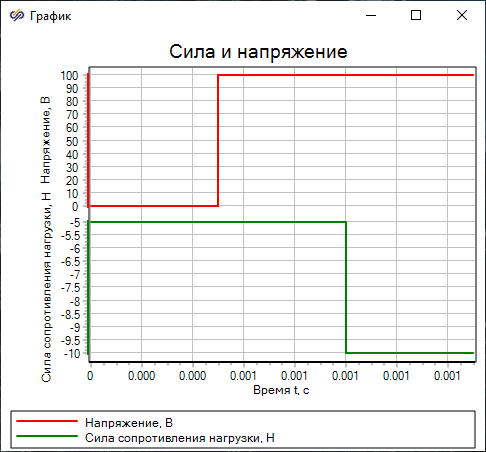

Рис. 2. График значений управляющего напряжения и силы сопротивления нагрузки
