Скорость СДПМ

Модель синхронного двигателя с постоянными магнитами

Расположение

SimInTech\Demo\Электроприводы\Синхронный привод\Скорость СДПМ\СД.pak

Описание

В данном примере демонстрируются возможности библиотек Электроприводы, ЭЦ - Динамика и Механика по моделированию синхронного привода. С помощью пакета проектов моделируется контур тока, контур скорости и аналоговая часть электропривода.

Внимание: данный пример состоит из двух проектов, входящих в состав пакета проектов "СД.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.

Подробное описание модели представлено в [1, 2].

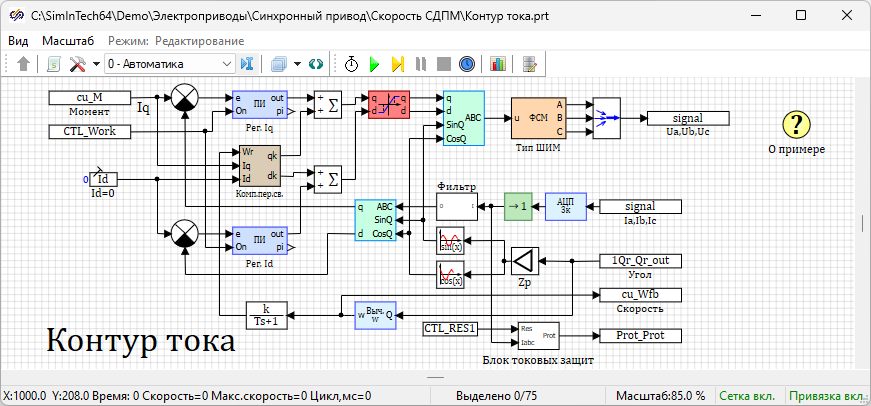

Модель системы управления током (контур тока) представлена на рисунке (Рисунок 1).


Рис. 1. Модель системы управления током

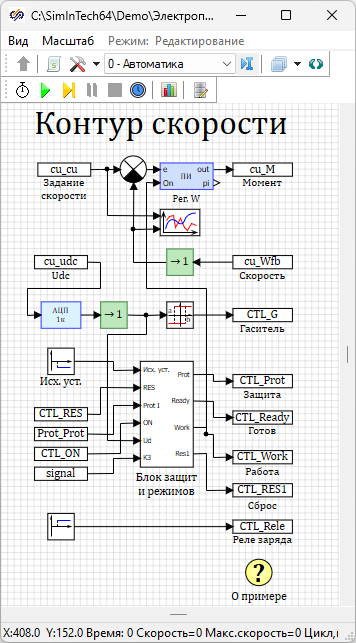

Модель системы управления скоростью (контур скорости) представлена на рисунке (Рисунок 2).


Рис. 2. Модель системы управления скоростью

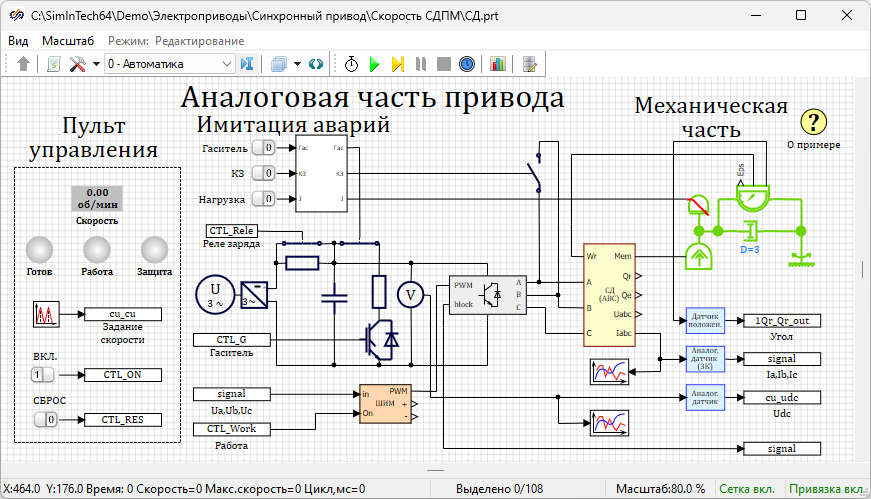

Модель синхронного двигателя (аналоговая часть привода) представлена на рисунке (Рисунок 3).


Рис. 3. Модель синхронного двигателя

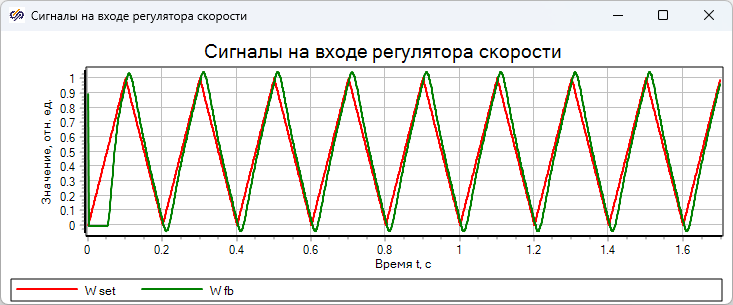

На графике "Сигналы на входе регулятора скорости" показаны сигналы регулятора в контуре скорости (Рисунок 4).


Рис. 4. График сигналов регулятора в контуре скорости
На графике "Напряжение в звене постоянного тока" показано изменение напряжения в звене постоянного тока (Рисунок 5).


Рис. 5. График изменения напряжения в звене постоянного тока
На графике "Токи фаз двигателя" показаны графики изменения токов фаз А, В и С (Рисунок 6).


Рис. 6. График изменения токов фаз А, В и С

Используемые блоки

Литература

  1. Калачев Ю.Н. - Моделирование в электроприводе
  2. Калачев Ю.Н. - Антиучебник. Основы регулируемого электропривода
