Угол СДПМ
Модель синхронного двигателя
Расположение
SimInTech\Demo\Электроприводы\Синхронный привод\Угол СДПМ\СД.pak
Описание
В данном примере демонстрируются возможности библиотек Электроприводы, ЭЦ - Динамика и Механика по моделированию синхронного привода.
Внимание: данный пример состоит из двух проектов, входящих в состав пакета проектов "СД.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.
Подробное описание модели представлено в [1, 2].

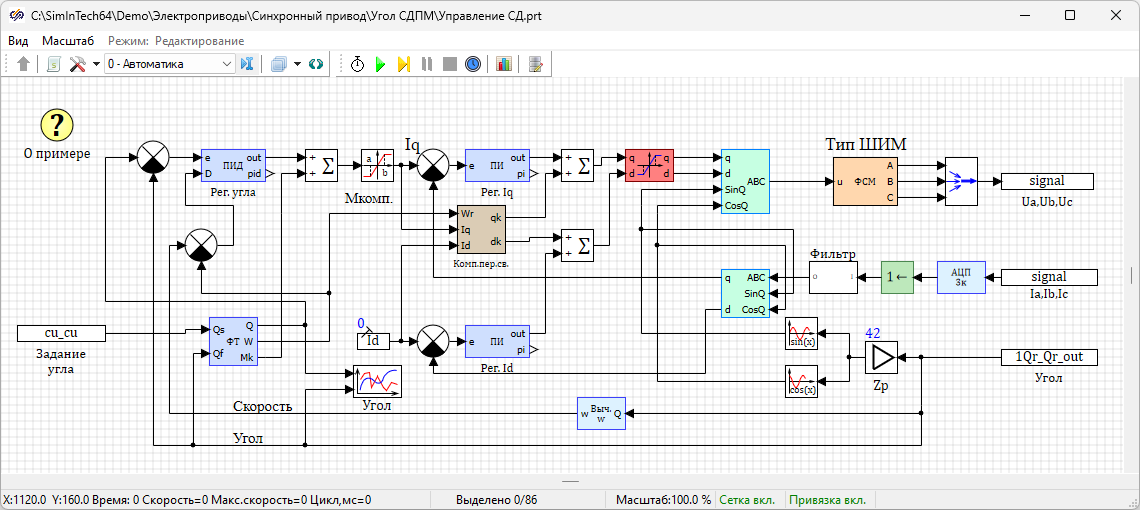

Модель управления положением ротора синхронного двигателя представлена на рисунке (Рисунок 1).
Рис. 1. Модель управления положением ротора синхронного двигателя

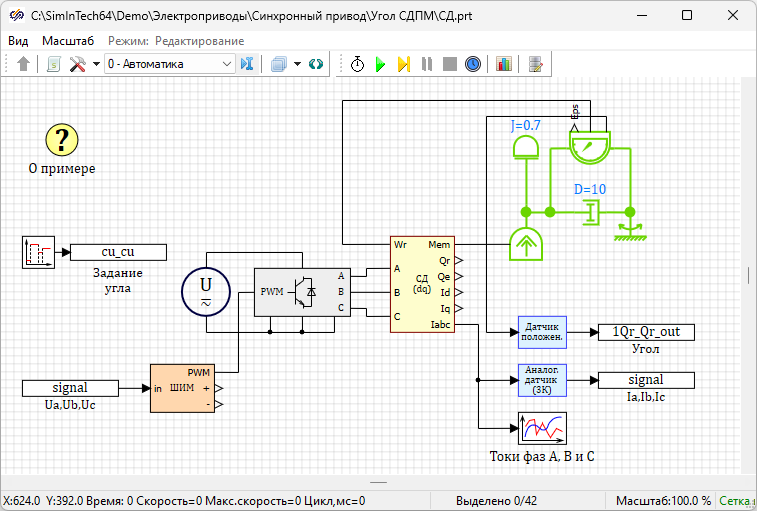

Модель синхронного двигателя с использованием блока "СДПМ с синусоидальной ЭДС"
представлена на рисунке (Рисунок 2).
Рис. 2. Модель синхронного двигателя

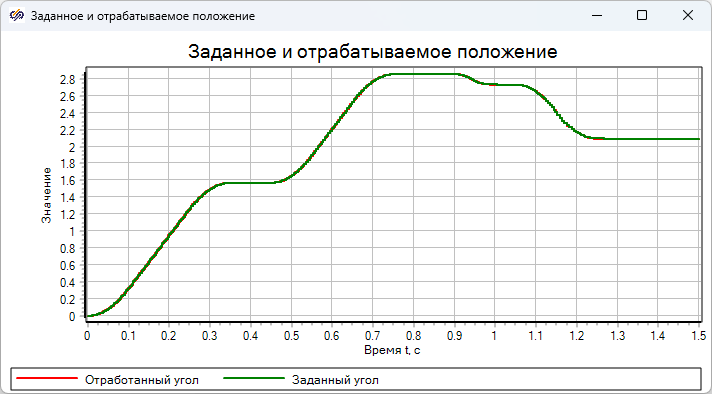

На графике "Заданное и отрабатываемое положение" показан заданный и отработанный
угол (Рисунок 3).
Рис. 3. График заданного и отработанного угла

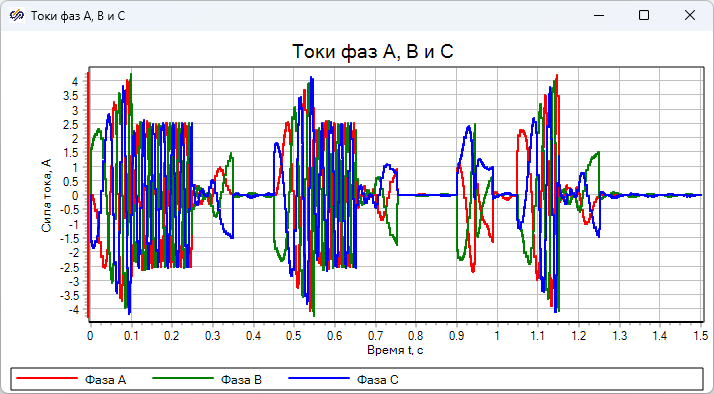

На графике "Токи фаз A, B и C" показаны графики изменения токов фаз А, В и С (Рисунок 4).
Рис. 4. График изменения токов фаз А, В и С
Используемые блоки
- АЦП (3 канала)
- Аналоговый датчик (3 канала)
- Блок компенсации перекрестных связей
- Вычислитель скорости
- Датчик положения абсолютный
- Инвертор
- Ограничитель напряжения в осях dq
- Преобразователь координат из системы АВС в систему dq
- Преобразователь координат из системы dq в систему ABC
- Переход к относительным единицам
- ПИ – регулятор
- Регулятор с демпфирующей связью
- Синхронный двигатель с постоянными магнитами с синусоидальной ЭДС
- Формирователь способа модуляции
- Формирователь траектории
- ШИМ – преобразователь
