В данном примере демонстрируются возможности библиотек Электроприводы и ЭЦ - Динамика для моделирования
генератора.
На входной порт "Wr" блока "Синхронный двигатель (система ABC)" с подписью
"Синхронный генератор" подается сигнал линейно нарастающей, до определенного
значения, скорости. Фазы генератора при этом нагружены на активную нагрузку.
При увеличении скорости растет амплитуда напряжения на выходе генератора. При этом
увеличивается тормозящий момент ротора.

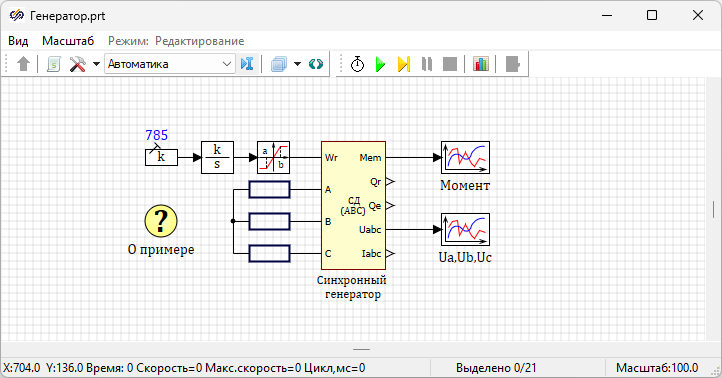

Модель генератора с использованием блока "Синхронный двигатель (система ABC)"
представлена на рисунке (Рисунок 1).
Рис. 1. Модель генератора

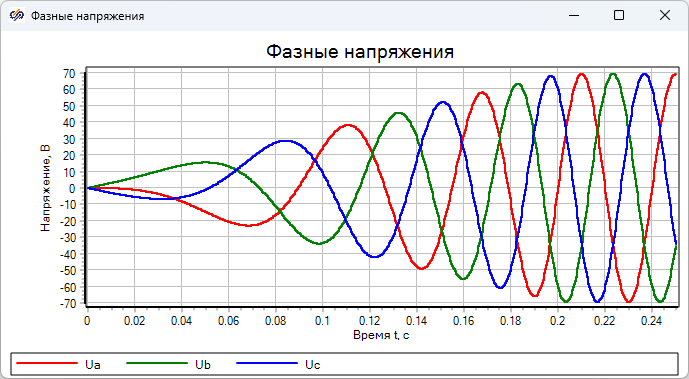

На графике "Фазные напряжения" показано изменение напряжения фазы A, B и C
генератора (Рисунок
2).
Рис. 2. График изменения напряжения фазы A, B и C генератора

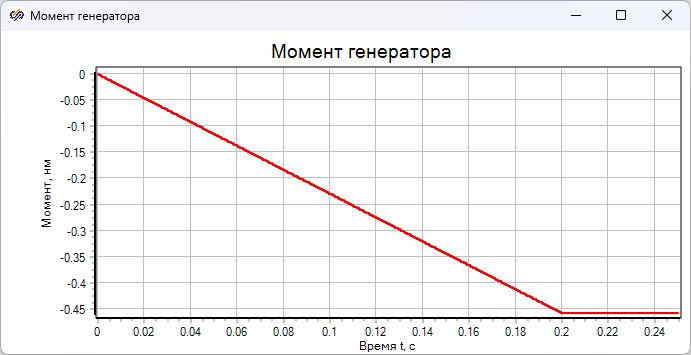

На графике "Момент генератора" отображается изменение электромагнитного момента на
валу (Рисунок 3).
Рис. 3. График изменения электромагнитного момента на валу
