Положение БДПТ
Модель бесколлекторного двигателя постоянного тока (БДПТ)
Расположение
SimInTech\Demo\Электроприводы\Синхронный привод\Положение БДПТ\БДПТ.pak
Описание
В данном примере демонстрируются возможности библиотек Электроприводы, ЭЦ - Динамика и Механика бесколлекторного двигателя постоянного тока (БДПТ).
Внимание: данный пример состоит из двух проектов, входящих в состав пакета проектов "БДПТ.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.
Подробное описание модели представлено в [1, 2].

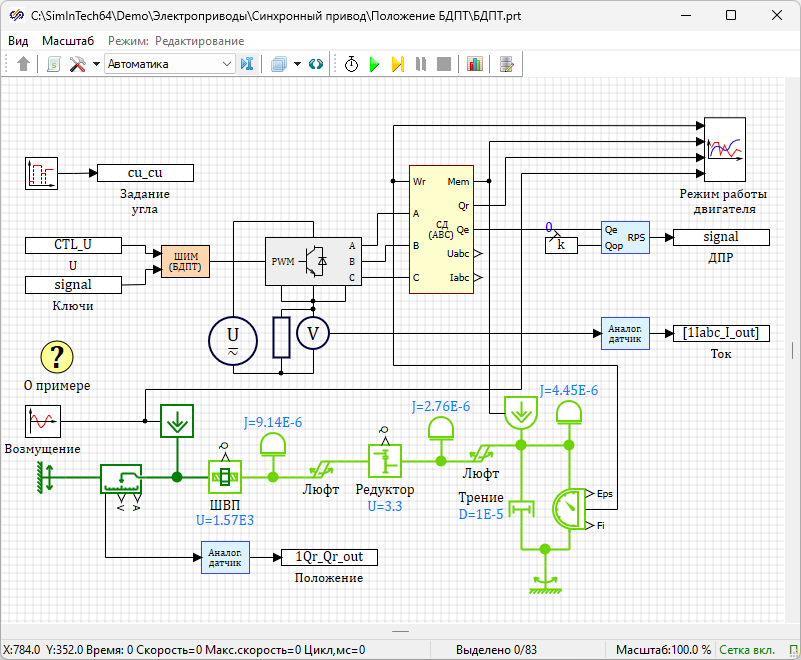

Модель бесколлекторного двигателя постоянного тока с использованием блока "Синхронный
двигатель (система ABC)" представлена на рисунке (Рисунок 1).
Рис. 1. Модель бесколлекторного двигателя постоянного тока

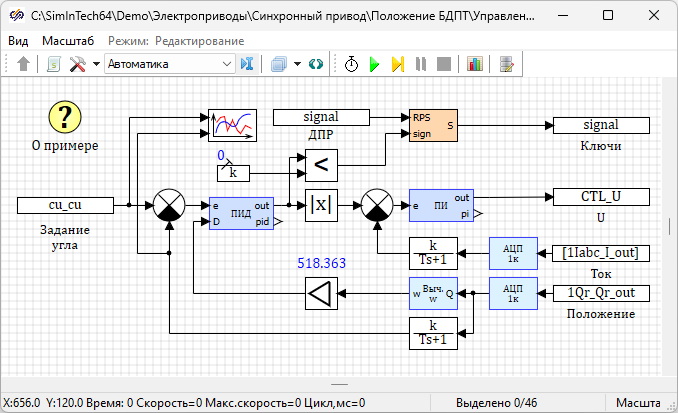

Модель системы управления бесколлекторного двигателя постоянного тока (Рисунок 2).
Рис. 2. Модель системы управления бесколлекторного двигателя постоянного тока

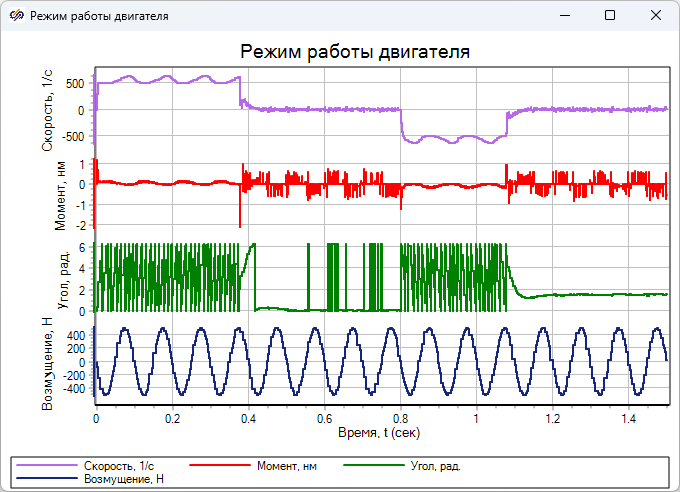

На графике "Режим работы двигателя" показано изменение скорости, момента, угла и
возмущения бесколлекторного двигателя постоянного тока (Рисунок 3).
Рис. 3. График изменения скорости, момента, угла и возмущения бесколлекторного двигателя
постоянного тока

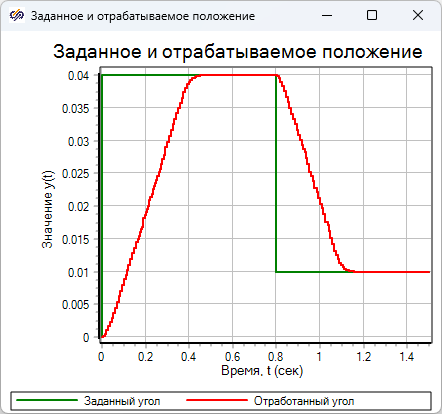

На графике "Заданное и отрабатываемое положение" показан заданный и отработанный
угол (Рисунок
4).
Рис. 4. График заданного и отработанного угла бесколлекторного двигателя постоянного
тока
