Решетка диэлектрических стержневых антенн

Пример расчета линейной решетки на основе диэлектрических стержневых антенн

Расположение

SimInTech/Demo/Антенны/Диэлектрические стержневые антенны/Решетка диэлектрических стержневых антенн/Решетка диэлектрических стержневых антенн.prt

Описание

Данный пример иллюстрирует применение блоков библиотеки Антенны для расчета линейной решетки на основе диэлектрических стержневых антенн (Рисунок 1).

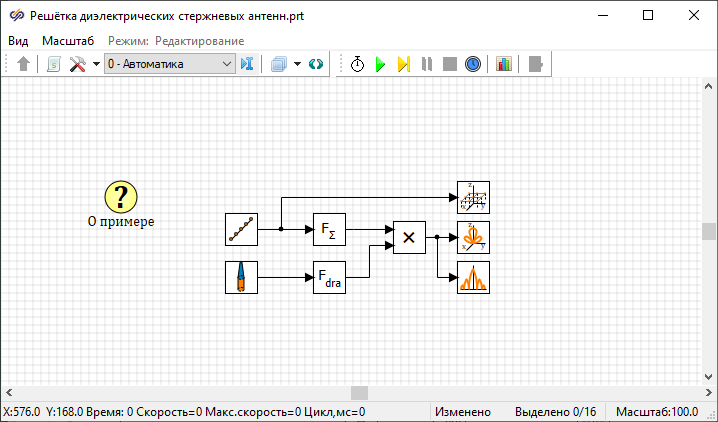

Рис. 1. Окно проекта демо-примера.
В блоке Диэлектрическая стержневая антенна задаются исходные параметры: минимальный и максимальный диаметр, длина антенны, относительная диэлектрическая проницаемость материала (Рисунок 2).

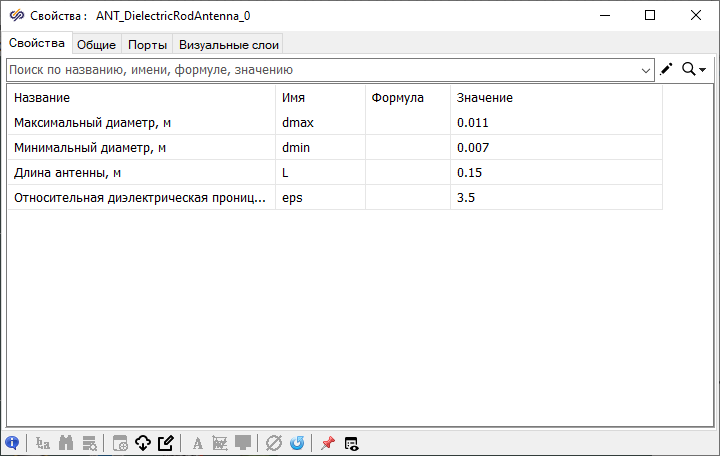

Рис. 2. Параметры диэлектрической стержневой антенны.
Одновременно с этим в блоке Линейная АР формируется равноамплитудная синфазная линейная антенная решетка из "5" излучателей с расстоянием "3.8" см между ними. Массив данных передается по линии связи в блок Множитель АР, имеющий те же параметры, что и блок ДН диэлектрической стержневой антенны. Рассчитанные множитель решетки и диаграмма направленности диэлектрической стержневой антенны перемножаются в блоке Перемножение ДН (согласно Теореме перемножения) и на выходе формируется ДН которую можно посмотреть в 2D и 3D формате с помощью блоков Диаграмма направленности 2D (Рисунок 3) и Диаграмма направленности 3D (Рисунок 4).

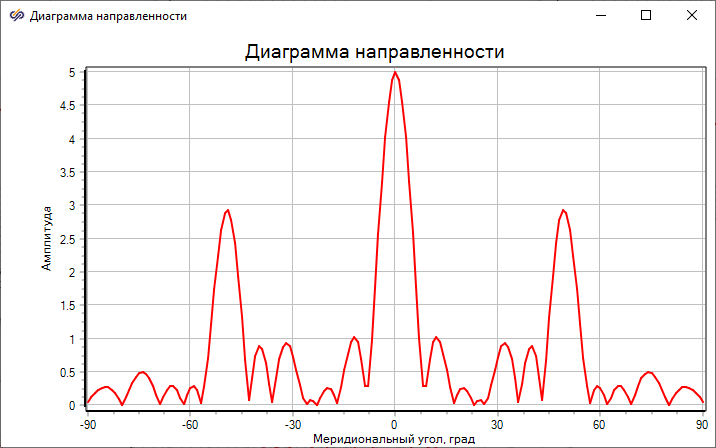

Рис. 3. Рассчитанная диаграмма направленности в 2D формате.

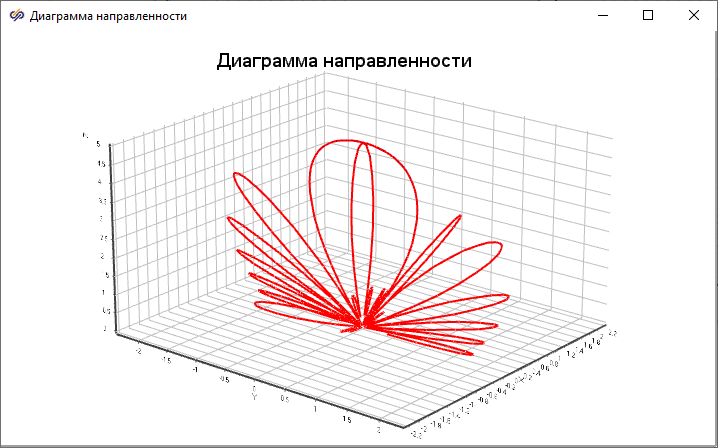

Рис. 4. Рассчитанная диаграмма направленности в 3D формате.

Также с помощью нажатия на блок Визуализация антенной решетки можно увидеть внешний вид, амплитудное и фазовое распределение линейной антенной решетки, сформированной в данном примере.
