Данный проект демонстрирует применение блоков Спиральная
антенна и КНД спиральной
антенны библиотеки
Антенны для расчета зависимости КНД
антенны от радиуса витка (Рисунок 1).

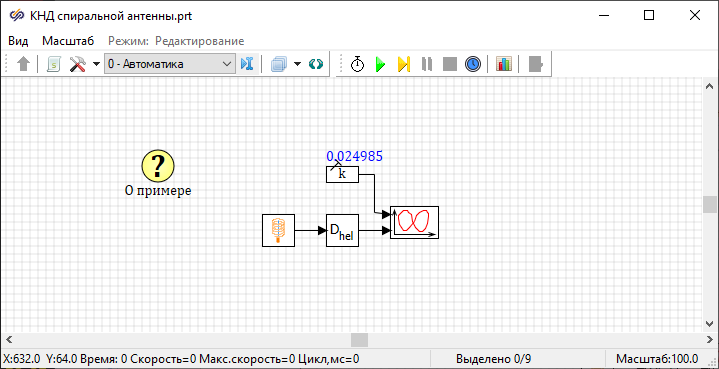

Рис. 1. Окно проекта демо-примера.
В блоке Спиральная антенна задаются исходные параметры цилиндрической
спиральной антенны угол подъема витка – "15" градусов и число витков – "3" . Радиус
витка является переменной величиной и задается выражением "0.01+0.015*time",
то есть пределы длины составляют "0", "1…0.025" м. Эта информация поступает по линии
связи в блок КНД спиральной антенны, где задан параметр длина волны, равной
"0.1" м. Результат выводится в виде графика зависимости КНД от радиуса витка при

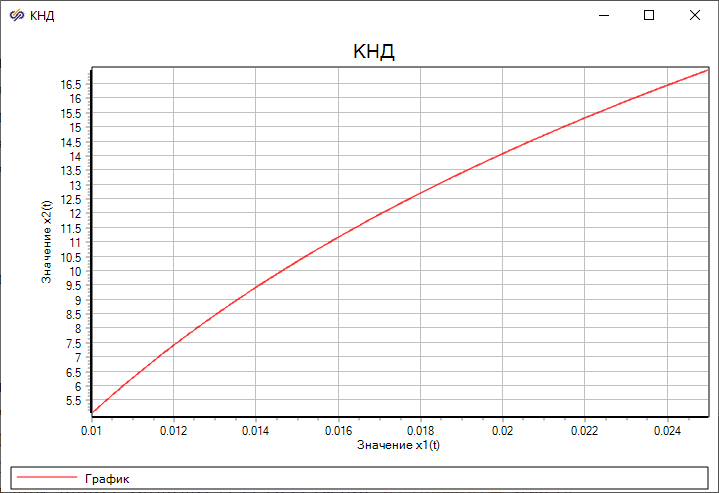

фиксированном диаметре. Результат расчета показан на рисунке (Рисунок 2).
