Одиночный диэлектрический стержневой излучатель
Пример расчета диаграммы направленности диэлектрической стержневой антенны
Расположение
SimInTech/Demo/Антенны/Диэлектрические стержневые антенны/Одиночный диэлектрический стержневой излучатель/Одиночный диэлектрический стержневой излучатель.prt
Описание
Данный пример иллюстрирует применение блоков библиотеки
Антенны для расчета диаграммы
направленности диэлектрической стержневой антенны (Рисунок 1) .

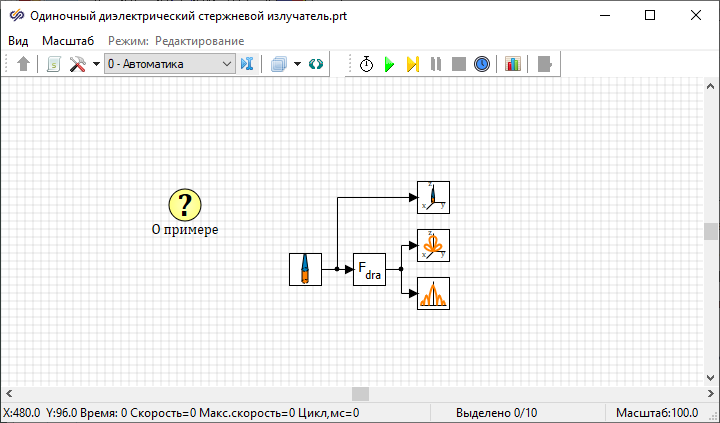

Рис. 1. Окно проекта демо-примера.
В блоке Диэлектрическая стержневая антенна задаются исходные геометрические
параметры: минимальный и максимальный диаметр, длина антенны, относительная
диэлектрическая проницаемость материала (Рисунок
2).

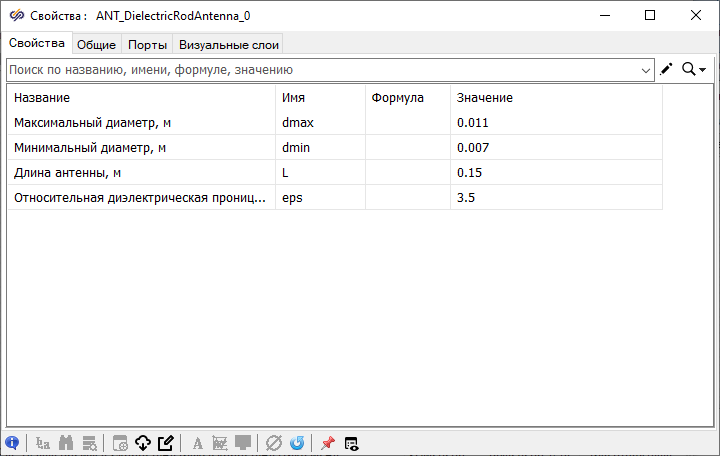

Рис. 2. Параметры диэлектрической стержневой антенны.
Антенна визиуализируется с помощью блока Визуализация диэлектрической стержневой
антенны (Рисунок 3).

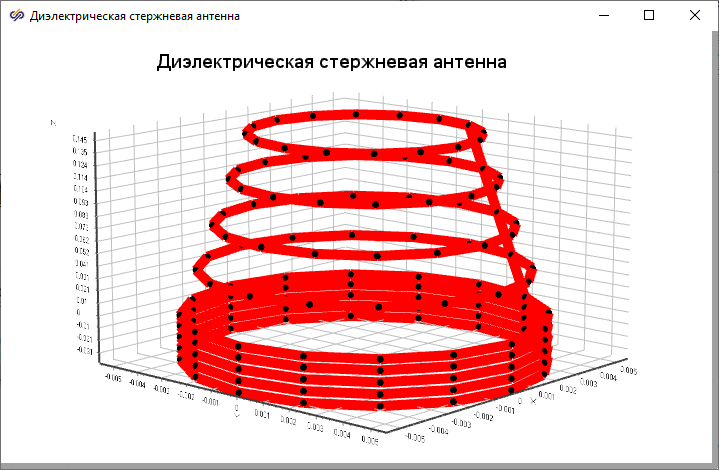

Рис. 3. Визуализация диэлектрической стержневой антенны.
Диаграмма направленности рассчитывается с помощью блока ДН
диэлектрической стержневой антенны, в котором задаются
параметры диаграммы направленности, в том исле длина волны, на которой производится
расчёт (Рисунок 4)

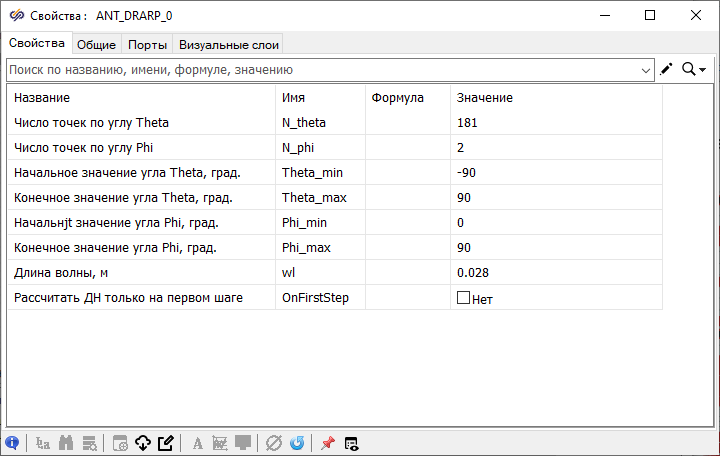

Рис. 4. Параметры диаграммы направленности диэлектрической антенны.
Полученные результаты выводятся с помощью блоков Диаграмма направленности 2D
(Рисунок 5) и Диаграмма
направленности 3D (Рисунок 6).

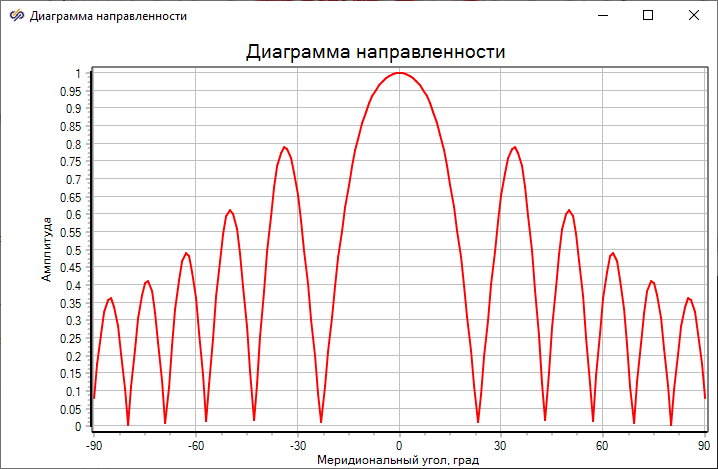

Рис. 5. Рассчитанная диаграмма направленности диэлектрической стержневой антенны
в 2D формате.

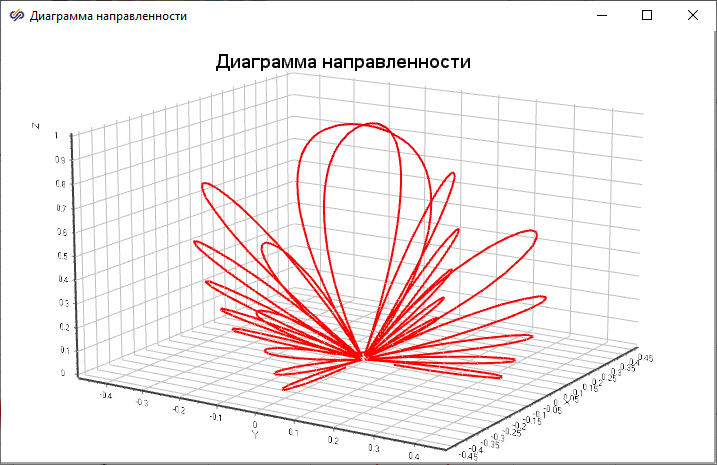

Рис. 6. Рассчитанная диаграмма направленности диэлектрической стержневой антенны
в 3D формате.
Таким образом, данный пример даёт исходное понимание функционирования блока Диэлектрическая стержневая антенна совместно с логически связанными с ним блоками библиотеки Антенны.
